奧的斯最新推出的ACD4系統，在設計上增加了DFCM FAULT的安全保護功能，原先的ACD3電梯產品沒有此功能，奧的斯ACD3電梯系統是不帶關門到位檢測（DCL）檢測的，在ACD4電梯系統中為了電梯更加安全運行的目的，增加了關門到位（DCL）檢測功能，此功能的操作特征實際上就是電梯在轉為正常運行后，電梯得到呼叫指令，關門運行，必須具備以下條件：廳門關閉（廳門電氣聯鎖觸點DS接通，DW接口得到AC100伏電壓）、轎門關閉（轎門電氣聯鎖觸點GS接通，DFC接口得到AC100伏電壓）、轎門驅動DCSS系統關門到位輸出DCL信號由直流30伏變成直流0伏，電梯才能啟動運行。

一、在調試過程中，如果沒有進行底層入口急停、底坑急停、限速器張緊輪電氣聯鎖測試，此故障被提示在奧的斯服務工具SERVICE TOOL屏幕界面上，界面上將INS狀態與DFCM FAULT交替閃爍，在進行底層入口急停、底坑急停、限速器張緊輪電氣聯鎖測試后，此故障在奧的斯服務工具SERVICE TOOL屏幕界面上消失。

二、在GECB-AP板進行輸入/輸出地址清除或安裝參數初始化，此INS狀態與DFCM FAULT交替閃爍故障將再次出現在奧的斯服務工具SERVICE TOOL顯示屏幕界面上，重新進行底層入口急停、底坑急停、限速器張緊輪電氣聯鎖測試，故障消失，電梯恢復正常。

三、電梯調試操作中如果沒有進行底層入口急停、底坑急停、限速器張緊輪電氣聯鎖測試，井道自學習將無法實施。

四、現場界面

五、新增功能必須對以下相關參數進行正確設置設置

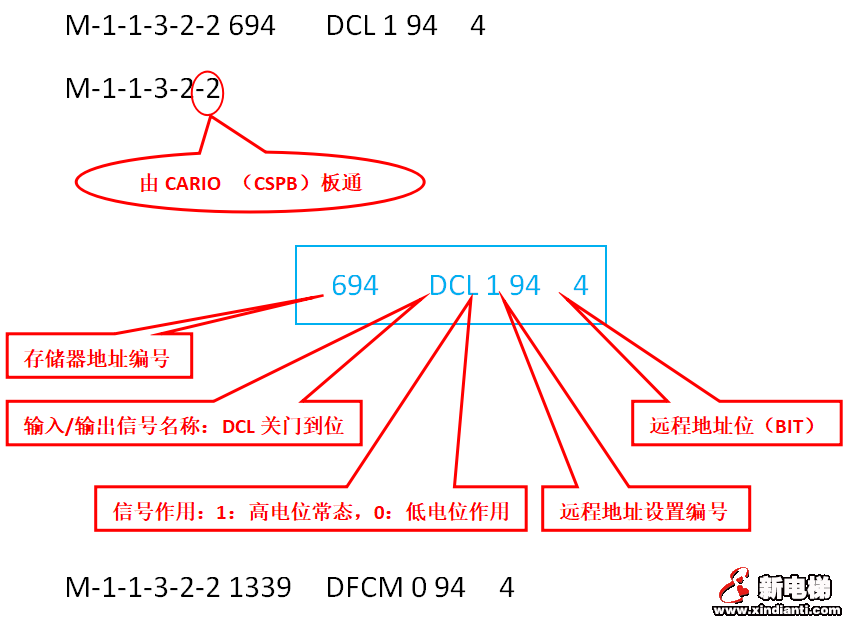

六、I/O 設置：

M-1-1-3-2-2 694   DCL 1 94  4

七、設置INS PARAMETER---DOOR

八、在電梯調試操作中如果沒有對上述相關參數進行正確設置，將不能進行門檢測DCS運行操作。

現場操作可能與此描述不同，諒解！
