奧的斯電梯的轎廂內及樓層外的樓層顯示字符設置是在調試過程中完成的，在ACD電梯的軟件中，在亞洲地區通常顯示器顯示的字符通常采用16段LED顯示的格式，因此在軟件選項選擇設置如下。

一、字符顯示器的類型設置

1) 使用奧的斯服務工具，進入運動控制系統Motion Control System (MCS)，

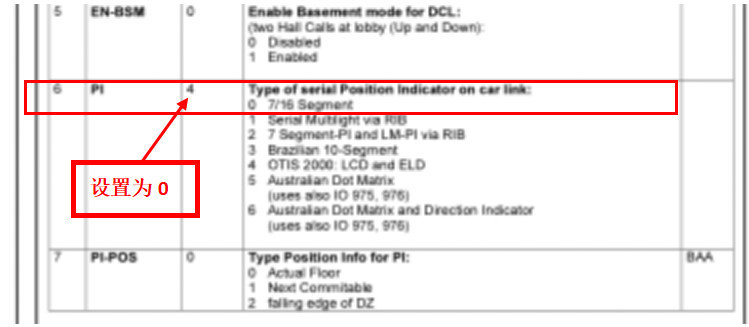

2) 操作M1-1-3-1-1選擇轎廂內字符形式PI“0”（7段或6段LED顯示

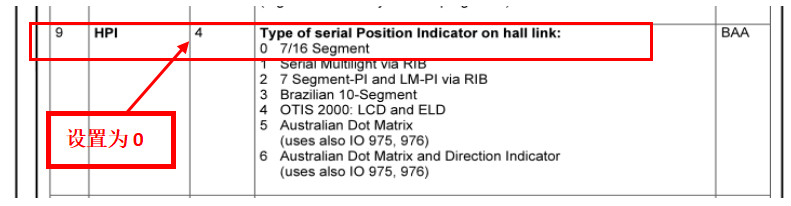

3) 選擇大廳外字符形式HPI“0”（7段或6段LED顯示，

二、字符設置

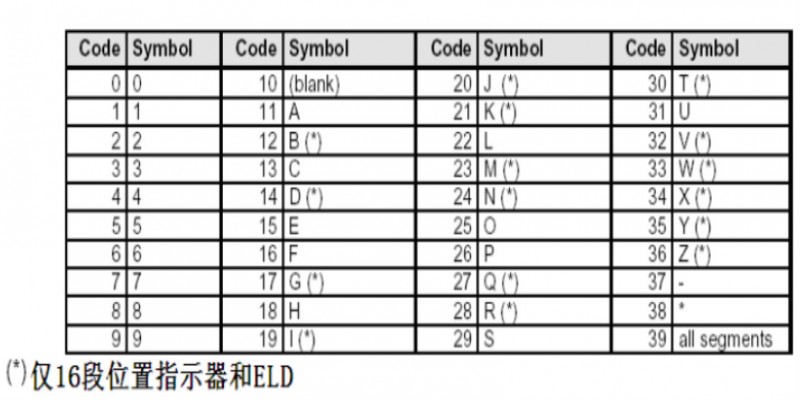

樓層字符代碼按照下表進行設置

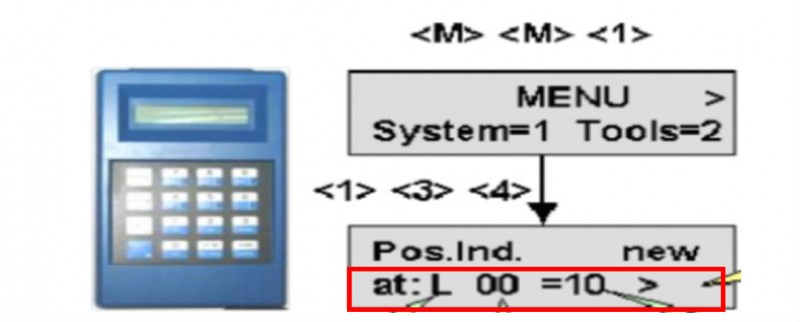

三、奧的斯服務工具操作方法

如下界面設置

上述界面表示電梯在首層時顯示器左側16段LED字符不顯示顯示，

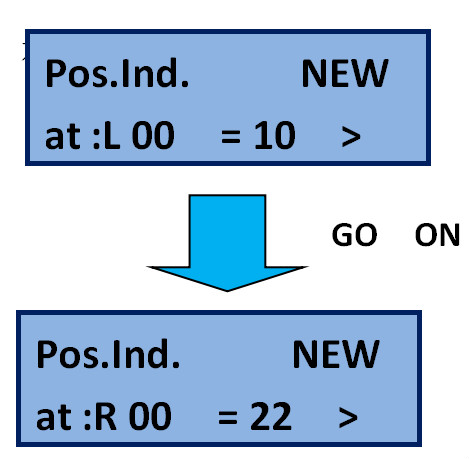

四、例如電梯首層是一樓顯示需要求

Ø 左側16段LED空白不顯示

Ø 在右側16段LED字符顯示“L”

對照上述表格“L”字符的設置代碼為22，設置R00=22
