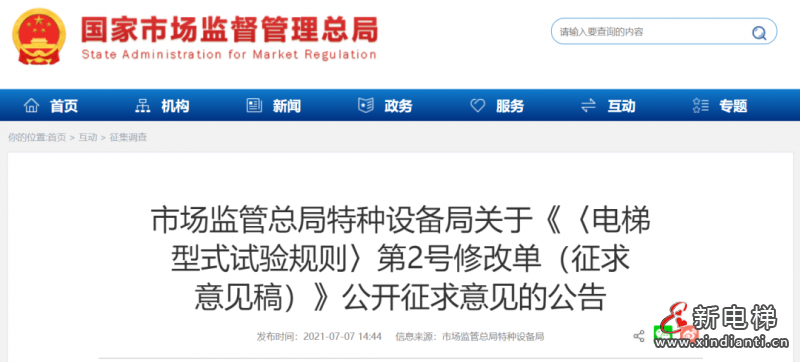

微信圖片_20210707155227

　　為進一步落實國務院“放管服”要求，完善電梯型式試驗工作，我局組織對《電梯型式試驗規則》（TSG T7007－2016）（含第1號修改單）的部分內容進行了修訂，現將《〈電梯型式試驗規則〉（TSG T7007－2016）第2號修改單（征求意見稿）》（見附件1）向社會公開征求意見。公眾可通過以下方式提出反饋意見：

　　1. 登陸市場監管總局網站（http://www.samr.gov.cn），通過首頁“互動”欄目中的“征集調查”提出意見。

　　2. 公眾可通過電子郵件方式將意見發送至：jsfgb@csei.org.cn，郵件主題請注明“《電梯型式試驗規則》第2號修改單（征求意見）”。

　　3. 通過信函方式將意見寄至：北京市朝陽區和平街西苑2號中國特種設備檢測研究院技術法規研究所（郵編：100029），并請?jiān)谛欧馍献⒚?ldquo;《電梯型式試驗規則》第2號修改單（征求意見）”。

　　意見反饋截止時間為2021年8月7日。

　　附件：1.《電梯型式試驗規則》（TSG T7007－2016）第2號修改單（征求意見稿）

　　2.《電梯型式試驗規則》（TSG T7007－2016）第2號修改單修改說明

　　市場監管總局特種設備局2021年7月7日

　　附件1

　　《電梯型式試驗規則》(TSG T7007—2016)

　　第2號修改單(征求意見稿)

　　【說明：對于部分不影響技術要求的文字或編輯性修訂，如“注冊地址”改為“住所”、“蓋章”改為“蓋專用章或者公章”、條款序號調整等，對照表中未予一一列入?！?/p>

　　1. 正文

　　條款號原文內容修改后內容

　　2.1.1.1第二款……持《特種設備制造許可證》或者《特種設備行政許可受理決定書》(復印件加蓋申請單位公章)，…………持《特種設備生產許可證》或者《特種設備行政許可受理決定書》(復印件加蓋申請單位公章)，……

　　2.1.3第二款申請型式試驗的單位(境內是指制造單位，境外是指制造單位在中國境內的授權代理機構，以下統稱為申請單位)應當對型式試驗樣機(樣品)及所提供相關資料的真實性負責。申請型式試驗的單位(以下簡稱申請單位)應當對型式試驗樣機(樣品)及所提供相關資料的真實性負責。

　　2.2.1

　　第一款(3)境外制造單位在中國境內授權代理機構的經營資質和授權證明文件；刪除

　　2.3

　　第一款首次型式試驗合格后，對于取得制造許可證的電梯整機制造單位自制自用的安全保護裝置和主要部件，型式試驗機構應當每四年對制造單位進行一次一致性核查；對于其他制造單位的安全保護裝置和主要部件，應當每兩年對制造單位進行一次一致性核查。首次型式試驗合格后，型式試驗機構應當每四年對安全保護裝置(非金屬材質非線性蓄能型緩沖器除外)和主要部件制造單位進行一次一致性核查。

　　3.1增加一項：

　　(7)發生嚴重安全或者質量責任事故的。

　　2. 附件A“電梯型式試驗產品目錄”表中“品種”欄

　　原文內容修改后內容

　　液壓泵站刪除，并刪除“設備基本代碼”欄中“B360”

　　3. 附件B“超常規電梯參數表”中“額定參數”欄

　　原文內容修改后內容

　　額定速度≥6m/s，或者

　　額定速度＞3m/s且額定載重量＞3000kg(1)額定速度≥6.0m/s，或者

　　(2)額定速度＞3.0m/s且額定載重量＞3000kg，或者

　　(3)斜行電梯額定速度＞2.0m/s

　　4．附件C、附件F

　　(1)在附件C增加“注：申請型式試驗的安全保護裝置和主要部件有多個制造地址時，申請單位應當在表中逐一填寫。”

　　(2)在附件C和附件F《電梯型式試驗報告》第一頁的申請單位和制造單位信息中，均增加“統一社會信用代碼”一欄。

　　5．附件D

　　D1中增加：

　　“(5)非金屬材質非線性蓄能型緩沖器的抽樣按照本規則附件N7的規定執行。”

　　6．附件G

　　原文內容修改后內容

　　型式試驗報告編號：(安全保護裝置和主要部件列出并注明首次或者本次核查報告)型式試驗報告編號：(安全保護裝置和主要部件列出首次試驗、本次核查報告)

　　注1：申請單位有責任保證產品符合安全技術規范及相關標準的規定，以及與型式試驗樣機(樣品)的一致性。注1：申請單位有責任保證產品符合安全技術規范及相關標準的規定，以及與型式試驗樣機(樣品)安全性能的一致性。

　　g3 申請單位說明

　　對境外制造單位，申請單位為其授權的中國境內代理機構；對境內制造單位，申請單位即為制造單位。g3 申請單位說明

　　申請單位即為制造單位。對境外制造單位，申請單位可以為其授權的中國境內代理機構。

　　7. 附件H至附件AB

　　(1)在附件H至附件N、附件Q、附件S、附件T、附件V和附件Y的所有《樣機(樣品)技術參數及配置表》中，均增加：“產品編號”“制造日期”兩個欄目。

　　(2)在附件P、附件R至附件U、附件W、附件Z至附件AB的所有《樣品技術參數及配置表》中，均增加：“制造批次號(或者出廠編號)”“制造日期”兩個欄目。

　　8. 附件H

　　條款號原文內容修改后內容

　　H2增加：

　　(9)GB/T 39172—2020《電梯用非鋼絲繩懸掛裝置》

　　H3.3H3.3 電梯IC卡系統

　　利用集成電路 (IC) 卡身份認證技術對電梯乘客進行識別并授權的電子系統或者網絡，例如召喚電梯、開放權限層的使用權限或者自動登錄權限層的功能。

　　IC卡系統的身份認證方式包括但不限于密碼、磁卡、移動支付、指紋、掌形、面部、虹膜、靜脈等。刪除

　　H3增加：

　　H3.3 繩頭組合

　　懸掛裝置(含鋼絲繩、包覆鋼絲繩、包覆帶或者鏈條)與其端接裝置的接合，是懸掛裝置與轎廂、對重(或者平衡重)或者機房、井道內的承載構件連接用的部件。

　　H4.2(5)轎廂懸吊方式(頂?shù)跏健⒌淄惺降?、轎廂數量、多轎廂之間的連接方式(可調節間距、不可調節間距等)改變；

　　(7)控制柜布置區域(機房內、井道內、井道外等)改變；

　　(13)用于電氣安全裝置的可編程電子安全相關系統(PESSRAL)的功能、型號或者制造單位改變(注H-1)；(5)轎廂數量、多轎廂之間的連接方式(可調節間距、不可調節間距等)改變；

　　(7)緊急和測試操作裝置設置區域(機房內、機器柜內、緊急和測試操作屏上等)改變；

　　(13)PESSRAL的功能增加或者制造單位改變，或者增設PESSRAL(注H-1)；

　　H4.2(8)適應工作環境由室內型向室外型改變；刪除

　　H4.2增加：

　　(8)包覆帶或者包覆鋼絲繩(以下統稱包覆帶)型號、規格或者制造單位改變(注H-1、注H-2)；

　　H4.2增加：

　　(15)包覆帶包覆層材質改變(注H-1)；

　　(16)配用包覆帶的曳引輪、滑輪(含導向輪、反繩輪，下同)節圓直徑減小(注H-1)；

　　注H-2：對于除寬度之外其他尺寸、結構和材質等完全相同，在寬度方向上分別由一至數個完全相同的基準寬度單元組成的規格(或者型號)不同的同一系列包覆帶，經型式試驗機構確認并在型式試驗證書和報告中注明后，其由寬度變化(在15mm至60mm之間)導致的規格(或者型號)變化后不需要重新進行型式試驗。

　　表H-2控制柜布置區域、

　　工作環境緊急和測試操作裝置設置區域、

　　防爆環境(適用于防爆電梯)

　　轎廂懸吊方式、PESSRAL型號刪除

　　增加下列欄目：

　　包覆帶(包覆鋼絲繩)型號、包覆帶(包覆鋼絲繩)規格、包覆帶(包覆鋼絲繩)制造單位、曳引輪節圓直徑(注H-4)(適用于包覆帶)、包覆帶(包覆鋼絲繩)包覆層材料牌號、導向輪節圓直徑(注H-4)(適用于包覆帶)、反繩輪節圓直徑(注H-4)(適用于包覆帶)

　　H4.3增加：

　　注H-4：曳引輪、滑輪節圓直徑是指通過該輪轉速計算包覆帶運行線速度時所使用的該輪理論直徑。

　　H5.1注H-3注H-5

　　(3)安裝使用維護說明書；

　　(4)制動器間隙調整說明、制動器維護保養說明；

　　(6)報警裝置的產品功能及安裝使用維護說明；

　　(10)配置建筑物火災報警探測系統的電梯，其關于電梯的預定用途、火災信號的輸入方式、火災報警系統和電梯控制系統之間的接口情況、電梯通過何種方式恢復到正常服務狀態、電梯層門類型等設計說明；(3)安裝使用維護說明書，對包覆帶懸掛的電梯應包括：包覆帶端接裝置、承載體監測裝置、導向裝置、補償裝置的安裝說明和安裝驗收要求，包覆帶有關的使用維護說明和定期檢查要求，包覆帶報廢及更換技術條件，包覆帶包裝、貯存、運輸要求，使用環境(溫度、濕度、紫外線等)要求，驅動主機安裝要求(含安裝精度等)；

　　(4)制動器間隙調整說明、維護保養說明，監測制動器正確提起(或者釋放)和驗證制動力的方法說明，在井道外獨立測試每組制動器的方法說明；

　　(6)報警裝置和語音播報系統的功能及安裝使用維護說明；

　　(10)在火災情況下退出正常服務的電梯，火災信號的輸入方式、火災報警系統和電梯控制系統之間的接口情況、電梯接到火災信號時的特性、電梯通過何種方式恢復到正常服務狀態、電梯層門類型等設計說明；

　　H5.1(11)電梯IC卡系統設備布置圖、電氣原理圖、安裝使用維護說明書；

　　(13)轎廂有效面積超出對應標準規定值的說明；

　　(15)汽車電梯設計和結構的特別說明；

　　(16)消防員電梯優先召回階段和消防服務階段的功能說明；

　　(17)消防員電梯從內部和外部救援消防員的方法、救援程序說明；

　　(18)消防員電梯涉及消防服務的電氣控制部分的說明；

　　(19)其他特殊環境使用要求的說明。刪除

　　增加：

　　(11)除機電式工作制動器外的其他制動裝置的工作原理、與其他電路(如主電路、制動器回路)之間的工作時序關系、使用維護說明；

　　(13)制動器自監測系統的具體類型、工作原理、制動力監測的動作閾值和監測周期；

　　(15)包覆帶壽命年限(從制造日期開始計算，最低不少于15年)聲明和許用簡單彎折次數說明，包覆帶與曳引輪當量摩擦系數證明文件；

　　(16)包覆帶懸掛電梯，機器空間和井道具有紫外線透射比小于2%的防護要求說明，或者包覆帶包覆層不受紫外線照射影響的證明文件；

　　H5.2(1)限速器選型計算，限速器繩或者安全繩安全系數計算；

　　(2)安全鉗選型計算；

　　(3)緩沖器選型計算；

　　(4)轎廂上行超速保護裝置選型計算；

　　(5)轎廂意外移動保護裝置選型計算；

　　(8)懸掛裝置安全系數計算，曳引輪、滑輪或者卷筒的節圓直徑與鋼絲繩直徑的比值計算；(1)安全保護裝置選型計算；

　　(2)限速器繩(或者帶)、安全繩安全系數計算；

　　(3)其他制動裝置制動能力計算書，考慮了各種工況(轎廂處于不同位置、空載或者滿載、電梯以額定速度運行或者處于靜止?fàn)顟B(tài))的其他制動裝置主要元器件選型計算；

　　(4)液壓電梯破裂閥、節流閥、棘爪裝置的選型計算；

　　(5)轎頂避險空間和頂層間距、底坑避險空間和間距計算或者尺寸圖；

　　(8)懸掛裝置安全系數計算，曳引輪、滑輪、張緊輪或者卷筒的節圓直徑與鋼絲繩直徑或者包覆帶承載體公稱直徑(或者公稱厚度)的比值計算；

　　H5.3(1)產品圖紙目錄、總圖、主要受力結構件圖、機構部件裝配圖；

　　(2)電氣原理圖、接線圖，包括井道照明和插座、應急電源供電、制動器有效動作監控、電氣符號說明(元器件代號表)等；(1)產品圖紙目錄、總圖、主要受力結構件圖(包括轎廂架、對重架、支撐固定繩頭組合的構件，支撐固定驅動主機、反繩輪、導向輪的構件等)、機構部件裝配圖(主要包括轎架裝配圖、轎廂裝配圖、層門系統裝配圖、轎門系統裝配圖等)；

　　(2)電氣原理圖、接線圖，包括井道照明和插座、應急電源供電、制動器自監測系統、其他電氣制動系統、電氣符號說明(元器件代號表)等；

　　H5.3增加：

　　(4)曳引輪、滑輪設計圖(含結構、尺寸、材料牌號、表面處理和防銹措施)。

　　H5.4.1……轎廂意外移動保護裝置(完整系統，不含液壓驅動電梯和防爆電梯)、含有電子元件的安全電路和可編程電子安全相關系統、液壓泵站、限速切斷閥……。

　　……驅動主機、液壓泵站、限速器……。……轎廂意外移動保護裝置(液壓驅動電梯和防爆電梯除外)、含有電子元件的安全電路和PESSRAL、限速切斷閥……。

　　……驅動主機、限速器……。

　　H5.4.2(6)電梯IC卡系統產品質量合格證明文件。刪除

　　增加：

　　(6) 轎壁、轎頂和無玻璃面板的鋼質轎門的機械強度試驗報告；

　　(7)轎廂部件(轎門、地板、轎壁、吊頂和裝飾材料)燃燒性能證明。

　　H5.5.1機器設備間、滑輪間的位置和主要尺寸，檢修門、檢修活板門和井道安全門的布置和尺寸，井道平面布置和井道立面，井道下方存在的任何可以進入空間的布置，驅動主機或者液壓泵站的布置方式，曳引懸掛系統的布置，控制柜的安裝位置等，機器設備間和維護保養作業空間的位置和尺寸計算示意，曳引輪、導向輪和鏈輪的防護措施。(1)機器設備間、滑輪間的位置和主要尺寸，進入井道、機器空間和滑輪間的通道要求，檢修門、通道門、通道活板門和安全門的要求、布置和尺寸，井道平面布置和井道立面，井道封閉情況說明和要求，井道下方存在的任何可以進入空間的布置；

　　(2)驅動主機(含液壓泵站、液壓缸)的布置方式，控制柜、緊急和測試操作屏的安裝位置等，機器空間和維護保養作業空間的位置和尺寸計算示意；

　　(3)井道、機房和滑輪間的專用說明及通風要求說明，井道、機器空間和滑輪間的照明要求。

　　H5.6懸掛裝置的型號、直徑、根數和破斷載荷，懸掛鏈條的型號規格、節距和破斷載荷，懸掛比(繞繩比)和繞繩方式(單繞或者復繞)示意圖，懸掛系統端接方式、張力平衡和異常伸長檢查裝置的安裝或者設計圖，補償繩或者鏈的型號、規格和數量，補償繩張緊裝置安裝圖。(1)懸掛裝置的型號、直徑、根數和破斷載荷，包覆帶的類型、結構、標記、規格、單位長度質量，承載體抗拉強度、表面處理，表面包覆層質(材料牌號)，包覆帶截面結構和尺寸圖，懸掛鏈條的型號規格、節距和破斷載荷；

　　(2)懸掛比(繞繩比)和繞繩方式(單繞或者復繞)示意圖，懸掛裝置端接方式、張力平衡和異常伸長檢查裝置的安裝或者設計圖；

　　(3)補償繩、鏈或者包覆帶的型號、規格和數量，補償系統張緊裝置安裝圖或者設計圖；

　　(4)包覆帶長度、寬度、厚度(或者包覆鋼絲繩直徑)和包覆層厚度均勻性偏差，按照GB/T 8903-2018《電梯用鋼絲繩》附錄D規定方法測得的結構伸長率和彈性伸長率證明文件；

　　(5)包覆帶破斷拉力、粘合強度、彎折疲勞性能的證明文件；

　　(6)包覆帶產煙毒性、包覆層燃燒(熔化)后的承載能力、溫濕老化性能(溫濕老化試驗后的破斷拉力、粘合強度和裝載工況下的曳引能力)、對大鼠防護等級等證明文件；

　　(7)包覆帶承載體的抗拉強度證明文件，包覆帶包覆層的耐磨性證明文件，包覆帶端接裝置熱輻射性能證明文件；

　　(8)防止包覆帶在曳引輪、滑輪上跳槽或者異常橫移的裝置的安裝圖或者設計圖；

　　(9)包覆帶防止異物進入措施設計資料，避免曳引輪與包覆帶持續相對滑移的保護措施說明；

　　(10)曳引輪、滑輪和鏈輪的防護措施。

　　H5.8增加：

　　水平滑動門下部導向裝置、保持裝置的嚙合深度。

　　H5.9增加：

　　(6)消防員電梯優先召回階段和消防服務階段的功能說明；

　　(7)消防員電梯從內部和外部救援消防員的方法、救援程序說明；

　　(8)消防員電梯涉及消防服務的電氣控制部分的說明。

　　H6.1.8H6.1.8 電氣安全裝置H6.1.8 電氣安全裝置及相關安全功能

　　表H-3檢查機械裝置的非工作位置、

　　檢查機械裝置的非工作位置、

　　檢查機械裝置的工作位置、

　　檢查鋼絲繩或者鏈條的異常相對伸長(使用兩根鋼絲繩或者鏈條時)、

　　檢查防跳裝置、

　　檢查限速器的超速、

　　檢查轎廂上行超速保護裝置、

　　檢查可拆卸盤車手輪的位置、

　　用電流型斷路接觸器的主開關的控制轎廂內或者轎頂上工作區域檢查機械裝置的非工作位置、

　　底坑內工作區域檢查機械裝置的非工作位置、

　　底坑內工作區域檢查機械裝置的工作位置、

　　檢查懸掛裝置的異常相對伸長(使用包覆帶、兩根鋼絲繩或者兩根鏈條時)、

　　檢查防跳裝置的動作、

　　檢查限速器動作前的超速、

　　檢查轎廂上行超速保護裝置的動作、

　　檢查可拆卸手動機械裝置(盤車手輪)的位置、

　　采用接觸器的主開關的控制

　　表H-3增加以下兩個項目，其左右兩列的內容分別為：

　　曳引與強制驅動式電梯安全轉矩取消(STO)功能，3(硬件故障裕度至少為1)；

　　液壓驅動電梯安全轉矩取消(STO)功能，3(硬件故障裕度至少為1)

　　H6.1.9增加一款：

　　采用電動機運轉時間限制器用作包覆帶與曳引輪持續相對滑移保護的，電動機運轉時間限制器起作用的時間應當不超過制造單位給出的限定值。按照制造單位給出的方法進行現場檢查與試驗。

　　H6.1.15H6.1.15 應急報警裝置H6.1.15 緊急報警裝置和語音播報系統

　　增加第二款：

　　乘客或者載貨電梯的轎廂內還應當設置語音播報系統，至少在電梯因停電和故障困人、轎廂位置校正(再平層除外)、停電自動救援操作裝置(如果有)投入或者接收火災信號退出正常服務時應當進行語音播報，提示并安撫轎廂內乘客。

　　H6.2.5為了維護層門和轎門的觸點(含門鎖觸點)，在控制柜或者緊急和測試操作屏上應當設置旁路裝置。該裝置應當為通過永久安裝的可移動的機械裝置(如蓋、防護罩等)防止意外使用的開關，或者插頭插座組合。……在控制屏(柜)或緊急和測試操作屏上應設置旁路裝置。該裝置應當為通過永久安裝的可移動的機械裝置(如蓋、防護罩等)防止意外使用的開關或者插頭插座組合，且開關和插頭插座組合應當為電氣安全裝置。……

　　H6.2.7手動緊(應)急操作裝置應當符合GB 7588中12.5.1或者GB 21240中12.9的規定。

　　在空載、半載、滿載等裝載工況(含轎廂與對重平衡的工況)下，按照應急救援程序操作，能夠使處于停電和停梯故障狀態的電梯轎廂慢速移動到開鎖區域。所有用于應急救援的工具應當放置在機房(機器設備間)內或者緊急操作和動態測試裝置附近，并且能供救援人員方便使用。手動緊急操作裝置和應急救援程序應當符合以下要求：

　　(1)曳引或者強制驅動電梯應當能采用持續手動操作的機械(如杠桿)或由自動充電的緊急電源供電的電氣裝置打開驅動主機制動器；除轎廂載有平衡載荷偏差不超過±10%的載荷外，如果手動釋放制動器后僅在重力作用下不能移動轎廂，應當能通過手動機械裝置或獨立于主電源供電的手動操作電動裝置將轎廂移動到附近層站。手動機械裝置應當符合GB 7588中12.5.1的規定，手動操作的電動裝置應當能在出現故障后的1h內以不超過0.30m/s的速度將轎廂移動到附近層站。如果手動機械裝置向上移動載有額定載重量的轎廂所需操作力超過400N或者沒有設置手動機械裝置，應當設置緊急電動運行控制裝置。

　　(2)液壓驅動電梯手動緊急操作裝置應當符合GB 21240中12.9的規定。

　　(3)轎廂載有從空載到額定載重量的任何載荷，按照應急救援程序操作，能夠使處于停電和停梯故障狀態的電梯轎廂慢速移動到開鎖區域。用于應急救援的工具應當放置在緊急操作和動態測試裝置附近。

　　H6.3.7增加第二款：

　　曳引機機電式工作制動器作為上行超速保護裝置的減速部件的，應當按照申請單位提供的自監測方式和試驗方法對其自監測裝置進行3次驗證試驗，每次試驗均應可靠地驗證該裝置正確動作，每組制動器3次制動力監測驗證試驗的結果均應符合申請單位給出的閾值。

　　H6.3.8增加第二款：

　　曳引機機電式工作制動器作為意外移動保護裝置減速部件的，應當按照申請單位提供的自監測方式和試驗方法對其自監測裝置進行3次驗證試驗，每次試驗均應可靠地驗證該裝置正確動作，每組制動器3次制動力監測驗證試驗的結果均應符合申請單位給出的閾值。

　　H6.3.9……；其制動能力應當符合GB 7588中12.4.2.1規定。試驗方法應當符合GB/T 10059中4.1.11的規定。……；曳引驅動主機機電式制動器應當符合下列要求：

　　(1)當轎廂載有125％額定載重量并以額定速度向下運行時，僅用制動器應當能使驅動主機停止運轉，且轎廂的平均減速度不應大于1.0。

　　(2)當一組制動部件失效時，剩余制動部件應當能使載有額定載重量以額定速度下行的轎廂，以及空載以額定速度上行的轎廂減速、停止并保持停止?fàn)顟B(tài)。

　　試驗方法應當符合GB/T 10059中4.1.11的規定，且應當能從井道外獨立地測試每個制動組。

　　(3)對于制動器的每次動作，應當監測每組制動器機械部件的正確提起(或者釋放)。

　　H6.3.11增加第二款：

　　防止異物進入包覆帶與曳引輪、滑輪之間的防護裝置，對GB/T 14684－2011《建設用砂》所規定細度模數為粗(3.7～3.1)的砂應當有一定的防護作用。

　　H6.4.1增加第二款：

　　采用包覆帶懸掛的，曳引輪和滑輪節圓直徑與承載體的公稱直徑(或者公稱厚度)之比不應小于40。

　　H6.4.2(3)采用其他類型懸掛裝置的，應當符合制造單位的設計要求。(3)包覆帶端接裝置應當采用專門設計的楔形自鎖緊繩頭組合或者專用夾緊裝置。

　　H6.4.4增加第二款：

　　包覆帶懸掛的電梯，應當設置一個電氣安全裝置，在任一根包覆帶發生異常相對伸長時電梯應停止運行；

　　H6.4.5增加第二款：

　　采用包覆帶作為補償繩的，張緊輪的節圓直徑與包覆帶承載體的公稱直徑或者公稱厚度之比不應小于30。

　　H6.5.8.9增加兩款：

　　當三角形開鎖裝置在門扇或門框的垂直平面上時，開鎖孔距層站地面的高度不應大于2.00m。三角形開鎖裝置在門框上且其孔在水平面上朝下的，開鎖孔距層站地面的高度不應大于2.70m。三角鑰匙的長度應至少等于門的高度減去2.00m。

　　如果只能通過層門進入底坑，則從底坑爬梯且在高度1.80m內和最大水平距離0.80m 范圍內應能安全地觸及門鎖，或者能通過永久設置的裝置從底坑中打開層門。

　　H6.5增加一條：

　　H6.5.10水平滑動門底部導向裝置(或者保持裝置)嚙合深度

　　底部導向裝置(或者保持裝置)上應設置識別最小嚙合深度的可見標記，實際嚙合深度應滿足申請單位給定的值。

　　H6.6.1.3應當符合GB 7588中8.2.2或者GB 21240中8.2.2的規定，對于汽車電梯，額定載重量應當按照單位轎廂有效面積不小于200kg/m2計算。應當符合GB 7588中8.2.1表1或者GB 21240中8.2.2.1～8.2.2.4的規定。

　　H6.6.1.4應當符合GB 7588中8.2.1或者GB 21240中8.2.1的規定。應當符合GB 7588中8.2.1表1的規定。

　　H6.6.1.8增加第二款：

　　從層站向護腳板方向垂直作用于護腳板垂直部分的下邊沿的任何位置，并且均勻地分布在5 cm2的圓形(或正方形)面積上的300 N的靜力時：

　　(1)永久變形不大于1 mm；

　　(2)彈性變形不大于35 mm。

　　H6.7H6.7 消防返回功能

　　如果電梯設有消防返回功能，在該功能啟動后，電梯應當不響應外呼和內選信號，直接運行到指定撤離層，打開轎門和層門(手動門解鎖)，退出正常服務。刪除

　　H6.10.1.1增加第二款：

　　相鄰兩層門地坎間的距離大于7 m時，應設置井道安全門。提供6 m長的梯子時，經適當計算的樓層間距離可以相應加大。

　　H6.10.2應當符合GB 26465中5.3.1的規定。設置在井道內最高層站以下且距設有層門的任一井道壁不超過1 m的電氣設備，以及設置在轎頂上、轎廂外壁的電氣設備，外殼防護等級應當至少為IPX3。設置在井道內最高層站以下且距設有層門的任一井道壁超過1 m的電氣設備，外殼防護等級應當至少為IPX1。

　　H6.10.3.5應當符合GB 26465中5.4.5的規定。增加第二款：

　　梯子應符合GB/T 17889.1《梯子第1部分：術語、型式和功能尺寸》的要求在轎廂和轎頂之間實施救援的可移動梯子的長度應當至少為轎廂內高度加上1 m，梯子應當能放置在安全窗開口的短邊。在轎頂和層站之間實施救援的可移動梯子，長度應當至少使消防員能從轎頂?shù)竭_(dá)釋放上一層站的層門鎖緊裝置的位置，長度不應當超過6 m，不應當倚靠在層門上，在轎頂上應當設置合適的支撐點，從井道內應當能用一只手打開層門。

　　H6.10.6.4應當符合GB 26465中5.7.4的規定。消防員電梯開關不應當取消任何電氣安全裝置、檢修運行控制或緊急電動運行控制。

　　H6.10.6.6H6.10.6.6 開門超時報警

　　應當符合GB 26465中5.7.6的規定。H6.10.6.6 全程運行時間

　　最大提升高度不大于200 m時，消防員電梯從消防員入口層到消防服務最高樓層的消防服務運行時間不應超過60 s，運行時間從消防員電梯轎門關閉后開始計算。最大提升高度超過200 m時，提升高度每增加3 m，運行時間可增加1 s。

　　H6.10.6.7增加第二款：

　　進入階段1后如果正停在層站，電梯應關門后向消防員入口層不停層運行。轎廂內的聽覺信號鳴響，直至門關閉。最遲在門被阻礙15 s時，所有受熱、煙影響的門保護裝置應無效，并以減小的動能關門。進入階段1后如果電梯正在駛向消防員入口層，則電梯應向消防員入口層不停層繼續運行。如果已經開始停層，消防員電梯可在正常停止后不開門繼續向消防員入口層運行。

　　H6.10.6.9增加第二款：

　　在階段2，持續按壓轎廂內選層按鈕或關門按鈕，應使門關閉。在門完全關閉前，如果釋放按鈕，門應能自動再打開。當門完全關閉后，轎廂內選層指令可以登記，轎廂開始向目的樓層運行。

　　H6.10.6.10H6.10.6.10 兩個入口的要求

　　應當符合GB 26465中5.7.9的規定。H6.10.6.10 前室在同一側的兩個入口的要求

　　增加第二款：

　　如果只有一個轎廂操作面板，該面板應有兩個開門按鈕，并且容易識別其對應的門。對應消防員入口層一側的開門按鈕應在階段2點亮。對應另一側的開門按鈕應在階段2無效，該側的門在階段2不應打開。

　　H6.10.6增加：

　　H6.10.6.11 前室在不同側的兩個入口的要求

　　(1)有兩個轎廂入口且不是所有前室都位于消防員入口層的同一側的電梯，每次僅能打開前室一側。

　　(2)只有一個轎廂操作面板時，該面板應有兩個開門按鈕，并且容易識別其對應的門。在階段2，電梯停在層站或正在按照轎廂內選層指令運行時，應通過點亮對應的開門按鈕指示目的層前室側，非前室側的開門按鈕應無效。

　　(3)有超過一個轎廂操作面板時，僅一個用消防員電梯標志標示的轎廂操作面板能用在階段2使用，該面板應服務于所有目的樓層并且有兩個開門按鈕。其他操作面板應在階段2無效。

　　在階段2，電梯停在樓層時應通過點亮對應的開門按鈕指示該樓層的前室側，其他的開門按鈕應為無效；電梯正在按照轎廂內選層指令運行時，應通過點亮對應的開門按鈕指示目的層前室側。

　　H6.10.7.2應當符合GB 26465中5.8.2的規定。第二電源應當足以驅動載有額定載重量的電梯按額定速度運行建筑結構的耐火極限所要求的時間。轎廂和井道照明也應當由第二電源供電。

　　H6.10.7.3應當符合GB 26465中5.9的規定。供電轉換完成后，電梯應當在1 min內進入服務狀態。如果需要移動來確定轎廂的位置，則應當向著消防員入口層運行不超過一個樓層，并顯示轎廂所在位置。

　　H6.12H6.12 電梯IC卡系統

　　如果電梯配置有電梯IC卡系統，電梯IC卡系統應當認為是電梯的零部件之一，應當不影響電梯正常使用，應當不影響電梯適應火災、無障礙等特殊情況下的功能和性能。

　　H6.12.1 供電控制

　　電梯IC卡系統應當由電梯主開關控制。如果IC卡系統獨立供電，則應當由獨立的專用開關控制，且電梯控制系統的電源與IC卡系統的電源應當相互隔離。

　　H6.12.2 自動退出功能

　　在電梯設備進入故障、檢修、緊急電動、消防、地震等特殊狀態時，應當自動退出IC卡功能。

　　H6.12.3 使用和防范操作功能

　　轎廂內的人員無需通過IC卡系統即可到達建筑的出口層。建筑的受限層，需要刷卡進行權限認證后才能乘坐電梯到達。電梯在非乘客指令的自動運行時(如自動分散運行等)，如在受限層停層，電梯不開門，且開門按鈕等無效。

　　H6.12.4 標志

　　電梯IC卡系統讀卡設備處應當有圖文標志，指引乘客在指定位置刷IC卡。

　　轎廂操縱箱上的出口層選層按鈕應當采用凸出的星形圖案予以標識，或者采用比其他按鈕明顯凸起并且為綠色的按鈕。刪除

　　H6.12增加：

　　H6.12 曳引驅動電梯的其他制動裝置

　　驅動主機機電式制動器作為轎廂上行超速保護裝置減速部件或者轎廂意外移動保護裝置制停部件時，還應當設置其他制動裝置(如電氣制動)。在驅動主機機電式制動器失效時，該裝置應當能限制轎廂的意外移動和上行超速，以符合下列要求：

　　(1)空載轎廂上行時，至少使對重撞擊緩沖器的速度限制在其緩沖器的設計速度范圍內；

　　(2)裝載有不超過額定載重量的任何載荷的轎廂意外移動時，在1.2 m的移動距離范圍內使轎廂的速度不大于0.3 m/s。

　　該裝置可以在電梯供電電源失效的情況下不起作用。

　　H6.15應當符合GB 7588中附錄D2h)1)、2)的規定。每個工況各進行一次試驗。H6.15.1 正常條件下的曳引能力試驗

　　應當符合GB 7588中附錄D2h)1)、2)的規定。每個工況各進行一次試驗。

　　對重壓在緩沖器上時驅動主機連續轉動懸掛裝置應相對曳引輪打滑。如果不打滑，應當通過電氣安全裝置的動作而不能提升轎廂。

　　增加：

　　H6.15.2 包覆帶懸掛電梯附加試驗

　　H6.15.2.1 水介質條件下的曳引能力試驗

　　按照GB/T 39172中7.4.2規定的方法和工況進行試驗，試驗結果應當符合本規則H6.15.1的規定。

　　H6.15.2.2 細砂介質條件下的曳引能力試驗

　　按照GB/T 39172中7.4.3規定的方法和工況進行試驗，試驗結果應當符合本規則H6.15.1的規定。

　　H6.15.2.3 潤滑油介質條件下的曳引能力試驗

　　按照GB/T 39172中7.4.4規定的方法和工況進行試驗，試驗結果應當符合本規則H6.15.1的規定。

　　H6.23H6.23 轎廂超面積載貨電梯的附加試驗

　　對于轎廂超面積的載貨電梯，靜態曳引檢查應當符合GB 7588 附錄D2 h)的規定，安全鉗制動試驗應當符合GB 7588 附錄D2 j)的規定，緩沖器試驗應當符合GB 7588附錄D2 中l(wèi))的規定。刪除

　　H6.23增加：

　　H6.23 包覆帶使用壽命監測

　　(1)當包覆帶超過制造單位聲明的年限時，電梯應不能投入正常運行，電梯控制系統應有相應提示；

　　(2)當包覆帶運行彎折超過制造單位聲明的許用簡單彎折次數時，電梯應不能投入正常運行，電梯控制系統應有相應提示。

　　H6.24H6.24 汽車電梯的附加試驗

　　對于按照200kg/m2來限定轎廂面積的汽車電梯，需轎廂內裝載150%額定載重量進行靜態曳引試驗，當電梯采用漸進式安全鉗時，轎廂內載有150%額定載重量，按照H6.21 進行安全鉗制動試驗。刪除

　　H6.24增加：

　　H6.24 包覆帶承載體監測

　　電梯上應設有監測包覆帶承載體強度(破斷)情況的裝置。當監測到承載體強度下降到設定值時，電梯應不能投入正常運行。

　　9. 附件J

　　條款號原文內容修改后內容

　　J6.5.8.2(3)附加制動器應當能防止因驅動系統的移位、傾覆或者斷裂而造成的梯級(踏板)逆轉。為確保在達到危險速度之前附加制動器能開始制動，附加制動器可制動點之間的間隔對應到直接驅動梯級或踏板輪周上應當不超過45°。

　　J6.18樓層板樓層板和梳齒支撐板

　　表J-3中“驅動鏈”下的“梯級(踏板、膠帶)”欄梯級(踏板、膠帶)、

　　型號規格、

　　設計抗拉強度梯級(踏板、膠帶)鏈、

　　型號(鏈號)、

　　最小破斷負荷

　　表J-3中“扶手帶”下的“梯級(踏板、膠帶)”欄寬度名義寬度

　　增加兩個欄目：

　　型號、

　　膠帶設計抗拉強度(kN)

　　10. 附件L

　　條款號原文內容修改后內容

　　L4.1適用的電梯額定速度發生變化時，應當重新進行型式試驗。主要參數變化符合下列之一時，應當重新進行型式試驗：

　　(1)適用的電梯額定速度發生變化(操縱瞬時式安全鉗額定速度不超過0.63m/s的，以及操縱額定速度小于等于1.00 m/s的漸進式安全鉗的動作速度不超過1.5m/s的除外)；

　　(2)限速器繩提拉力超出范圍。

　　L4.2(12)工作環境由室內型向室外型改變；

　　(13)防爆型式改變。(12)增設觸發轎廂意外移動保護裝置的功能。

　　(13)增設或者改變防機械火花措施；

　　L4.3

　　表L-1工作環境防機械火花措施

　　增加：

　　觸發轎廂意外移動保護裝置制停部件的方式

　　L5.2(5)增加：

　　拉索的張緊方式、張緊力范圍和檢測張緊狀態的裝置的說明；

　　L5.2增加：

　　(8)限速器的響應時間，機械式限速器觸發安全鉗的動作點之間對應于限速器繩(帶)移動的最大距離；

　　(9)觸發轎廂意外移動保護裝置制停部件的功能和方式說明。

　　L6.1.1操縱轎廂安全鉗的限速器的動作速度操縱轎廂、對重(或者平衡重)安全鉗的限速器的動作速度

　　L6.1.2L6.1.2 操縱對重(或平衡重)安全鉗的限速器的動作速度

　　操縱對重(或平衡重)安全鉗的限速器動作速度應當不超過L6.1.1規定的限速器最大動作速度的10％。

　　至少進行20次動作試驗。刪除

　　L6.3L6.3 提拉力

　　(2)對于夾持式限速器，動作試驗后鋼絲繩及其附件應當保持完整無損。L6.3 提拉力及自由落體試驗

　　(2) 進行加速度為0.9gn～1.0gn的模擬自由落體試驗，限速器應當無損壞，夾持式限速器的鋼絲繩應當無永久變形。

　　L6.12L6.12.1 室外環境

　　應用于室外型電梯時，采取的措施應當適合于使用的環境并符合制造單位給定的要求。刪除

　　L6增加：

　　L6.13 響應時間

　　機械式限速器為確保在達到危險速度之前限速器動作，觸發漸進式安全鉗的限速器動作點之間對應于限速器繩移動的最大距離不應大于250 mm。觸發瞬時式安全鉗的限速器動作點之間對應于限速器繩移動的最大距離不應大于100 mm；

　　L6.14 觸發轎廂意外移動保護裝置制停部件的功能

　　模擬驗證觸發轎廂意外移動保護裝置制停部件的方式和功能，應當符合制造單位的設計要求。

　　表L-2防爆型式防機械火花措施

　　工作環境刪除

　　11. 附件M

　　條款號原文內容修改后內容

　　M3增加：

　　M3.3適用質量范圍

　　按照型式試驗驗證的制動力調整曲線或者圖表調試好的安全鉗，所適用的載有額定載重量的轎廂(或者對重、平衡重)系統總質量(P+Q)范圍。瞬時式安全鉗為不大于型式試驗得出的安全鉗所能制停的允許總質量，漸進式安全鉗最大為按照型式試驗驗證的制動力調整曲線或者圖表調試設定值的±7.5%，單位kg。

　　M4.1.1增加：

　　(8)夾緊(制動)元件或者安全鉗的鉗體材質改變。

　　M4.2(1)提拉方式改變；刪除

　　M4.3

　　表M-1防爆型式、

　　提拉方式防機械火花措施、

　　瞬時式安全鉗鉗體材料牌號

　　M5.3(6)特殊工作環境(室外、防爆等)適用情況及措施說明。(6)防爆措施說明。

　　M6.4瞬時式安全鉗按照本附件M6.1進行靜壓試驗；漸進式安全鉗按照本附件M6.2進行自由落體試驗，即使每一次試驗測定的平均減速度超出[0.2，1.0]的范圍，安全鉗也應當能夾緊導軌，使試驗轎架制停并保持靜止?fàn)顟B(tài)，試驗后可以不按照公式(M-3)計算允許質量。瞬時式安全鉗按照本附件M6.2進行靜壓試驗；漸進式安全鉗按照本附件M6.3的方法進行自由落體試驗，應當能夾緊導軌使試驗轎架制停并保持靜止?fàn)顟B(tài)，試驗后可以計算允許質量(P+Q)1。

　　M6.5(5)允許質量范圍；(5)適用質量范圍；

　　M6.6M6.6.1 室外環境

　　應用于室外型電梯時，采取的措施應當適合于使用的環境，并且符合申請單位給定的要求。刪除

　　表M-2防爆型式防機械火花措施

　　12. 附件N

　　條款號原文內容修改后內容

　　N4.1.3增加：

　　(8)非金屬材質緩沖器的工作環境條件(溫度、濕度等)改變。

　　N4.2.1(2)適用工作環境由室內型向室外型改變。刪除

　　N4.2.2(3)

　　N4.2.3(4)工作環境由室內型向室外型改變。刪除

　　N4.3

　　表N-1、

　　表N-2工作環境刪除

　　N4.3

　　表N-3增加兩個欄目：

　　產品批次號、產品編號(范圍)

　　N5.2增加：

　　(10)非線性蓄能型緩沖器使用壽命(老化和報廢條件)。

　　N5.3(5)特殊工作環境(室外、防爆等)適用情況、防護措施及風險評價說明材料(用于室外型或者防爆環境時，對在室外、防爆、嚴重污染、高溫、嚴寒、易燃以及高海拔(2000m以上)環境等特殊情況下使用的緩沖器，根據使用條件，應當采取措施并把風險降低到可以接受的程度)；刪除

　　N6.3.2.2(2)減速度峰值超過2.5 gn的時間不大于0.04s；(2)減速度最大峰值不大于6.0gn，減速度峰值超過2.5 gn的時間不大于0.04s；

　　N6.3.2.2(5)撞擊試驗后，緩沖器無永久變形。(5)撞擊試驗結束、撞擊重塊離開緩沖器滿30min，緩沖器高度相對試驗前降低不能超過2mm，且緩沖器應無底板脫落、擦碰損傷、破裂等損壞。

　　N7增加一條：

　　N7 非金屬材質非線性蓄能型緩沖器抽樣方法和型式試驗結論

　　N7.1 批次抽樣要求

　　申請單位每制造出一個批次的產品申請一次型式試驗，申請型式試驗時應當提交說明該批次產品批次號、產品數量和產品編號(范圍)的文件。

　　型式試驗機構抽樣人員抽樣時現場核對產品數量及產品編號(范圍)后，依據本規則D1的要求，按照該批次產品數量的3%(遇到非整數時向上圓整到整數)抽取試驗樣品，且試驗樣品至少為5只。

　　N7.2 試驗結果判定和型式試驗證書適用范圍

　　所有樣品均按照本規則的要求進行試驗，試驗后所有試驗項目均符合本附件適用項目要求時，該批次產品型式試驗的結論為“合格”；否則，則判定該批次產品型式試驗的結論為“不合格”。

　　型式試驗證書只適用于進行抽樣試驗的該批次產品，證書中無需給出“本次換證日期”和“下次核查日期”。

　　表N-4、

　　表N-5工作環境刪除

　　表N-6增加兩個欄目：

　　“產品批次號”、“產品編號(對應樣品數量)”

　　13. 附錄P

　　條款號原文內容修改后內容

　　P4.2(4)防爆型式改變；(4)增加或者改變防機械火花措施。

　　(5)工作環境由室內型向室外型改變。刪除

　　P4.3

　　表P-1工作環境刪除

　　防爆型式防機械火花措施

　　P5.3(5)特殊工作環境(室外、防爆等)適用情況、防護措施及風險評價說明材料。(5)防爆工作環境適用情況，防機械火花措施說明材料。

　　P6.2.3曳引驅動式和強制驅動式電梯、液壓電梯門鎖裝置和GB 25194中7.7.3.1.1中規定的應當符合GB 7588和GB 21240的雜物電梯門鎖裝置應當設置一個電氣安全裝置來證實鎖緊元件的有效鎖緊位置，并且符合以下要求：門鎖裝置應當設置一個電氣安全裝置來證實鎖緊元件的有效鎖緊位置，并且符合以下要求：

　　P7表P-2工作環境防機械火花措施

　　防爆型式刪除

　　增加兩個欄目：

　　“電氣安全裝置型號”、“電氣安全裝置制造單位”

　　14. 附件Q

　　條款號原文內容修改后內容

　　Q4.2.1(8)

　　Q4.2.2(7)

　　Q4.2.3(7)工作環境改變；刪除

　　Q4.2.1(9)

　　Q4.2.2(8)

　　Q4.2.3(8)防爆型式改變。增加或者改變防機械火花措施(適用于防爆電梯時)。

　　Q5.2(2)特殊工作環境(室外、防爆等)適用情況及措施說明；(2)防爆工作環境適用情況及措施說明；

　　增加：

　　(7)彈性元件的結構型式、規格、數量及載荷圖(特性曲線圖)；

　　Q6.5Q6.5 釋放

　　該裝置釋放時，應當不需要接近轎廂或者對重。Q6.5 防爆環境要求

　　應用于防爆電梯時，應當采取相應的保護措施，如安全鉗、夾軌器和鋼絲繩制動器與導軌或者鋼絲繩的接觸面采用無火花、易導熱材料。

　　表Q-4適用防爆型式防機械火花措施

　　適用工作環境刪除

　　15. 附件R

　　條款號原文內容修改后內容

　　表R-1

　　表R-12增加一欄：

　　響應時間(適用于與具備轎廂意外移動保護裝置檢測子系統功能的情況)

　　表R-2

　　表R-13增加兩欄：

　　響應時間(適用于與具備轎廂意外移動保護裝置檢測子系統功能的情況)、污染等級

　　R6.2安全電路功能應當符合產品設計要求，其安全功能應當符合本附件的要求和產品安全要求規范。安全電路功能應當符合產品設計要求，其安全功能應當符合本附件的要求和產品安全要求規范。對于具備轎廂意外移動保護裝置檢測子系功能的，應當對其響應時間是否在限值之內進行10次測試。

　　R6.3可編程系統功能應當符合產品設計要求，其安全功能應當符合本附件的要求和產品安全要求規范?？删幊滔到y(tǒng)功能應當符合產品設計要求，其安全功能應當符合本附件的要求和產品安全要求規范。對于具備轎廂意外移動保護裝置檢測子系功能的，應當對其響應時間是否在限值之內進行10次測試。

　　R6.5增加：

　　R6.5.5可編程系統啟用后的失電

　　R6.5.5.1 對于不需要手動復位的功能,在電源恢復后可允許可編程系統恢復正常工作模式,其輸出狀態應由電源恢復后的輸入條件決定。

　　R6.5.5.2對于需要手動復位的功能，可編程系統應恢復到其失電前的輸出狀態。

　　16. 附件T

　　附件T修改為：“

　　附件T

　　轎廂意外移動保護裝置型式試驗要求

　　T1 適用范圍

　　本附件適用于轎廂意外移動保護裝置（制停子系統）的型式試驗。

　　T2 引用標準

　　GB 7588—2003《電梯制造與安裝安全規范》(含第1號修改單)。

　　T3 名詞術語

　　本附件采用T2引用標準和本章規定的術語。

　　T3.1 檢測子系統

　　是指用于檢測轎廂意外移動并向制停子系統發出動作信號的裝置，主要包括檢測轎廂意外移動的變換器或者傳感器、對檢測到的信號進行邏輯處理和運算電路等。

　　T3.2 制停距離

　　是指在制停子系統(即制停部件)制停過程中，轎廂從開始減速到完全停止所經過的距離。

　　T4 主要參數和配置的適用原則

　　T4.1 主要參數變化

　　主要參數變化符合下列之一時，應當重新進行型式試驗：

　　(1)系統質量超出范圍；

　　(2)額定載重量超出范圍；

　　(3)所預期的轎廂減速前最高速度增大；

　　(4)響應時間增大；

　　(5)用于最終檢驗的試驗速度改變；

　　(6)對應試驗速度的允許移動距離增大；

　　(7)配用檢測子系統的響應時間增大。

　　注T-1：鋼絲繩制動器式和驅動主機制動器式制停部件的型式試驗報告和證書上，應當說明試驗時的懸掛比。用于其他懸掛比時系統質量、電梯額定載重量可根據懸掛比直接進行換算。

　　T4.2 配置變化

　　T4.2.1 采用作用于轎廂或者對重上的制停部件(如安全鉗)

　　配置變化符合下列之一時，應當重新進行型式試驗：

　　(1)適用電梯驅動方式改變；

　　(2)作用部位改變；

　　(3)動作觸發方式改變；

　　(4)觸發裝置硬件組成改變；

　　(5)提拉方式改變；

　　(6)夾緊(制動)元件型式(平面、齒形、槽形楔塊，滾柱及相互組合等)改變；

　　(7)夾緊（制動）元件材質、數量或摩擦面尺寸改變；

　　(8)彈性元件型式(“U”型彈簧、“π”型彈簧、碟型彈簧、板簧、螺旋彈簧等)改變；

　　(9)適用導軌導向面加工方式改變；

　　(10)適用導軌導向面潤滑狀況(干燥、潤滑等)改變；

　　(11)適用導軌材料牌號改變；

　　(12)工作環境改變。

　　T4.2.2 采用作用于懸掛繩或者補償繩系統上的制停部件

　　配置變化符合下列之一時，應當重新進行型式試驗：

　　(1)適用電梯驅動方式改變；

　　(2)作用部位改變；

　　(3)動作觸發方式改變；

　　(4)觸發裝置硬件組成改變；

　　(5)復位方式改變；

　　(6)彈性元件型式改變；

　　(7)摩擦元件型式改變；

　　(8)摩擦元件材料改變；

　　(9)工作環境改變。

　　T4.2.3 采用作用于曳引輪或者只有兩個支撐的曳引輪軸上的制停部件

　　配置變化符合下列之一時，應當重新進行型式試驗：

　　(1)適用電梯驅動方式改變；

　　(2)作用部位改變；

　　(3)動作觸發方式改變；

　　(4)觸發裝置硬件組成改變；

　　(5)結構型式改變；

　　(6)數量改變；

　　(7)摩擦元件材料改變；

　　(8)彈性元件型式改變；

　　(9)工作環境改變。

　　T4.3 適用范圍

　　不同型式的制停部件適用的參數范圍和配置見表T-1、T-2、T-3，此外，制停子系統產品參數范圍和配置的其他內容見表T-4。

　　表T-1 作用于轎廂或者對重上的制停部件適用參數范圍和配置表

　　提拉方式彈性元件型式

　　夾緊(制動)元件型式夾緊(制動)元件材質

　　夾緊(制動)元件數量夾緊(制動)元件摩擦面尺寸mm

　　適用導軌導向面硬度HBW適用導軌導向面寬度mm

　　適用導軌導向面加工方式適用導軌導向面潤滑狀況

　　適用導軌材料牌號

　　表T-2 作用于懸掛繩或者補償繩系統上的制停部件適用參數范圍和配置表

　　復位方式彈性元件型式

　　摩擦元件型式摩擦元件材料

　　表T-3 作用于曳引輪或者只有兩個支撐的曳引輪軸上的

　　制停部件適用參數范圍和配置表

　　結構型式數量

　　摩擦元件材料彈性元件型式

　　表T-4 制停子系統適用參數范圍和配置表

　　系統質量范圍kg額定載重量范圍kg

　　制停部件型式適用電梯驅動方式

　　作用部位動作觸發方式

　　所預期的轎廂減速前最高速度m/s響應時間ms

　　用于最終檢驗的試驗

　　速度m/s配用檢測子系統的響應時間

　　工作環境觸發裝置硬件組成

　　轎廂移動距離不超過0.8m、1.0m、1.2m情況下，對應試驗速度的制動距離限值

　　注T-2：在型式試驗證書中，根據制停部件的不同型式，表T-1、表T-2或者表T-3應當與表T-4合并使用。

　　注T-3：在型式試驗證書中，應當給出用于最終檢驗在試驗速度下觸發制停部件的方法等信息。

　　T5 技術資料要求與審查

　　型式試驗機構應當對申請單位按照本節要求提交的技術資料進行審查，確認是否符合本規則和相關標準的要求。

　　T5.1 產品合格證明及相關技術資料

　　(1)產品質量合格證明文件，包括合格證(含數據報告)、產品質量證明書等；

　　(2)產品圖紙目錄、總圖、主要受力結構件圖、機構部件裝配圖；

　　(3)安裝使用維護說明書。

　　T5.2 主要結構參數

　　(1)整體結構型式、適用工作環境；

　　(2)制停子系統，標明結構、構件尺寸和公差的裝配詳圖；制動襯材質；制動輪/盤直徑；制動臂杠桿長度和杠杠比；夾緊(制動)元件和彈性元件型式、規格、尺寸、數量；所作用部件的型式、數量、規格、材料及表面狀態詳細情況；所作用部件為T型導軌時，適用導軌型號、導向面寬度、硬度和表面潤滑狀況。

　　T5.3 適用范圍及設計文件

　　(1)預期功能說明；

　　(2)制停子系統的作用部位；

　　(3)適用電梯的額定載重量范圍；

　　(4)適用電梯的系統質量范圍；

　　(5)適用電梯的懸掛比；

　　(6)適用電梯的轎廂自重范圍；

　　(7)適用電梯的平衡系數范圍或者平衡重質量范圍；

　　(8)所預期的轎廂減速前最高速度及對應的平均加速度，以及對于如何確定最高速度的說明；

　　(9)制停子系統觸發時對應的轎廂速度及達到該速度的平均加速度；

　　(10)檢測子系統和制停子系統的響應時間；

　　(11)用于最終檢驗的試驗速度及對應試驗速度下允許移動距離的相關計算；

　　(12)彈性元件負載曲線圖(如需要調整)；

　　(13)制停子系統中電氣部分的電氣原理圖；

　　(14)工作環境要求，包括設計極限溫度、極限濕度和其他任何相關的信息；

　　(15)對于需要調整制動力以適用于不同額定載重量的裝置，應當提供公式或者圖表，以說明制動力或者力矩與給定調整量之間的函數關系，結果用移動距離表示；

　　(16)符合T6.1.3要求的制動器動作試驗報告復印件。

　　T6 樣品檢查與試驗

　　T6.1 制停子系統

　　制停部件的作用部位應當符合GB7588中9.11.4的規定。

　　T6.1.1 適用單一質量的制停子系統

　　T6.1.1.1 一般要求

　　按照申請的系統質量、額定載重量、轎廂自重、平衡系數等參數配置試驗工況。每次試驗，允許制停部件的摩擦件恢復到其正常溫度，一套摩擦件至少可以進行5次試驗。試驗流程如下：

　?。?）確定轎廂減速前的最高速度。申請單位根據制動部件的制動能力，按照勻加速和勻減速的理想模型（見圖1），計算移動的總距離不大于1.2m情況下，轎廂減速前的最高速度，并給出配用檢測子系統的響應時間最大值。計算時按照檢測裝置與所安裝的層站之間的距離不小于0.1m，對于驅動主機為有齒輪型式的情況，假設加速過程中的平均加速度1.5m/s2；對于驅動主機為無齒輪型式的情況，觸發電路和制停部件的響應時間內驅動主機斷電且機電式制動器與其他制動裝置（如果有）不起作用的情況下自然加速，其余加速過程中的平均加速度假設為2.5m/s2。

　　圖1 勻加速和勻減速的理想模型

　　v——速度，單位為米每秒（m/s）；

　　t——時間，單位為毫秒；

　　a——在制停部件作用下開始減速的點；

　　b——轎廂意外移動檢測和任何控制電路的響應時間；

　　c——觸發電路和制停部件的響應時間。

　　(2)使轎廂位于平層位置，調整系統質量、轎廂質量、對重質量等相當于空載轎廂位于頂層端站平層情況下的設計值(即考慮最不利工況)，進行5次上行制動試驗；

　　(3)使轎廂位于平層位置，調整系統質量、額定載重量、轎廂質量、對重質量等相當于滿載轎廂位于底層端站平層情況下的設計值(即考慮最不利工況)，進行5次下行制動試驗；

　　(4)試驗時，應當達到所預期的轎廂減速前最高速度；如提供的預期最高速度值小于0.5m/s，滿載轎廂下行制停試驗時的速度應當至少達到電梯額定速度值與0.5m/s的較小值；

　　(5)測量和記錄平均減速度、最大減速度、最高速度、制停距離；

　　(6)檢查制停部件斷裂、變形或者其他變化(如夾緊元件的裂紋、變形或者磨損，摩擦表面的狀況)；

　　(7)在進行制停試驗時利用記錄儀器記錄制停子系統的響應時間，即轎廂在制停部件作用下開始減速的時間與制停子系統得到制動信號的時間差；

　　(8)檢查轎廂意外移動保護裝置的復位操作以及復位后的工作狀態。

　　各次試驗均應當符合GB 7588中9.11.5、9.11.6的規定，制停部件在試驗后應當沒有任何影響功能的斷裂和變形情況；對于相同工況的試驗，每次試驗的運行總距離或者制停距離(對于僅是制停子系統的試驗)數據均應當在試驗數據算術平均值的±20%以內，制停距離算術平均值與本條（1）中加速度過程中的移動距離之和應當小于1.2m。

　　T6.1.1.2 作用于轎廂或者對重的制停子系統

　　根據申請單位給出的額定載重量、轎廂自重以及系統質量換算得到的質量作為試驗質量，使用等效方法進行制動試驗，并得出對應的平均減速度、最大減速度和制停距離。其他要求同T6.1.1.1。

　　T6.1.1.3 作用于曳引輪或者只有兩個支撐的曳引輪軸的制停子系統

　　可以將被測驅動主機及制動器安裝于配置有模擬系統慣量和質量差的試驗臺上，利用驅動裝置驅動曳引輪旋轉。當曳引輪線速度(或者轉速)達到設定速度時，觸發制停子系統動作，記錄整個過程的速度(轉速)和力矩曲線并計算平均減速度、最大減速度和制停距離，計算平均減速度、最大減速度和制停距離時應當考慮曳引條件產生滑移時的情況。其他要求同T6.1.1.1。

　　T6.1.2 適用不同質量的制停子系統

　　在最大質量工況與最小質量工況下各進行10次試驗(空載轎廂上行和滿載轎廂下行各5次，最大質量工況時對應平衡系數為0.5，最小質量工況時對應平衡系數為0.4)，試驗方法和要求同T6.1.1。如提供的預期最高速度值小于0.5m/s，最大質量工況滿載轎廂下行制停試驗時的速度至少達到電梯額定速度值與0.5m/s的較小值。

　　對于制停部件需根據不同質量工況進行調整的，試驗機構應當選取調整圖表或者公式的中間點(至少1點)在上行、下行方向上各進行2次試驗，以驗證公式或者圖表的有效性。若制停部件不需要調整的，則不需要進行中間點的驗證試驗。

　　T6.1.3 制動器動作試驗

　　使用電梯驅動主機制動器作為制停部件的，應當依據附件Y中Y6.2.9的要求進行動作試驗，或者提供證明其符合該要求的試驗報告。

　　T6.1.4 對應試驗速度的移動距離

　　型式試驗機構應當對申請單位所提供的對應試驗速度下允許移動距離的相關計算是否符合GB 7588中9.11.5的要求進行確認。在型式試驗證書中分別給出轎廂移動距離不超過0.8m、1.0m、1.2m情況下，對應試驗速度的制動距離限值。

　　在最大質量工況試驗完畢后，保持空載試驗工況不變，使轎廂上行移動，在轎廂達到申請單位提供的用于最終檢驗的試驗速度時，按照申請單位提供的方式觸發制停子系統動作，測量和記錄轎廂總的移動距離。試驗進行3次，移動距離應當均不超過申請單位提供且經過型式試驗機構確認的允許移動距離。

　　對于上行方向和下行方向采用不同制停部件的轎廂意外移動保護裝置，還應當進行最大質量工況下的滿載下行制停試驗。

　　T6.2 銘牌

　　在轎廂意外移動保護裝置或者其子系統上應當設有銘牌，標明以下內容：

　　(1)產品名稱、型號；

　　(2)制造單位名稱及其制造地址；

　　(3)型式試驗機構名稱或者標志；

　　(4)允許系統質量范圍；

　　(5)允許額定載重量范圍；

　　(6)所預期的轎廂減速前最高速度范圍；

　　(7)產品編號；

　　(8)制造日期。

　　T7 樣品技術參數及配置

　　見表T-5。

　　表T-5 樣品技術參數及配置表

　　產品名稱產品型號

　　適用工作環境

　　制停子系統適用

　　范圍系統質量范圍kg額定載重量范圍kg

　　平衡系數/平衡重質量范圍轎廂自重范圍kg

　　所預期的轎廂減速前最高速度m/s懸掛比

　　用于最終檢驗的試驗速度m/s對應試驗速度的允許移動距離m

　　制停部件型式適用電梯驅動方式

　　作用部位動作觸發方式

　　響應時間ms配用檢測子系統的響應時間

　　觸發

　　裝置名稱型號

　　硬件版本軟件版本

　　硬件組成觸發方式

　　額定功率W工作電壓V

　　作用于懸掛繩或者補償繩系統上的制停部件名稱型號

　　結構型式

　　鋼絲繩型號規格鋼絲繩數量

　　復位方式彈性元件型式

　　摩擦元件型式摩擦元件材料

　　作用于轎廂或者對重上的制停部件名稱型號

　　結構型式作用部件

　　動作觸發方式適用導軌材料牌號

　　提拉方式彈性元件型式

　　夾緊(制動)元件型式夾緊(制動)元件材質

　　夾緊(制動)元件數量夾緊(制動)元件摩擦面尺寸mm

　　適用導軌導向面硬度HBW適用導軌導向面寬度mm

　　適用導軌導向面加工方式(適用于漸進式安全鉗)適用導軌導向面潤滑狀況

　　制停子系統作用于曳引輪或者只有兩個支撐的曳引輪軸上的制停

　　部件名稱型號

　　結構型式數量

　　摩擦元件材料彈性元件型式

　　制動臂杠桿長度m杠桿比

　　制動輪(盤)直徑mm制動器用彈簧型號規格及數量

　　”

　　17. 附件U 繩頭組合型式試驗要求

　　條款號原文內容修改后內容

　　U2增加：

　　(2)GB/T 10060—2011《電梯安裝驗收規范》；

　　(3)GB/T 39172—2020《電梯用非鋼絲繩懸掛裝置》。

　　U3本附件采用U2引用標準和本章規定的術語。

　　U3.1 繩頭組合

　　是指懸掛裝置與其端接裝置的組合。本附件采用U2引用標準和本規則附件H中H3規定的術語。

　　U4.1(1)與端接裝置相配的鋼絲繩直徑或者鋼帶、鏈條等懸掛裝置規格改變；

　　(2)適用鋼絲繩(鋼帶、鏈條等)最小破斷負荷增大。(1)與端接裝置相配的鋼絲繩直徑、鏈條型號規格改變；

　　(2)包覆帶的型號、規格或者包覆層材質改變；

　　(3)適用鋼絲繩、包覆帶或者鏈條的最小破斷拉力增大。

　　U4.2 (5)工作環境由室內型向室外型改變。(5)鋼絲繩夾與套環組合式繩頭組合的鋼絲繩夾數量減少。

　　U4.3表U-1適用鋼絲繩(鋼帶、鏈條等)最小破斷負荷適用鋼絲繩(包覆帶、鏈條)最小破斷拉力

　　工作環境鋼絲繩夾數量(適用于鋼絲繩夾與套環組合式)

　　增加三個欄目：

　　適用包覆帶型號、規格；

　　適用包覆帶包覆層材料牌號

　　U5.2增加：

　　(7)適用包覆帶包覆層的材質。

　　U5.3(2)特殊工作環境(室外、防爆等)適用情況及措施說明。刪除

　　U6.1(2)鋼帶、鏈條等繩頭組合，試驗按照制造單位提供的方法進行。(2)包覆帶繩頭組合試驗時，應當根據設計的固定方式進行聯接，端接裝置之間的包覆帶有效長度應不小于300mm。啟動拉力試驗機，先給試樣施加包覆帶最小破斷拉力3%的載荷，然后增加載荷至包覆帶最小破斷拉力的10%。之后按照GB/T 39172中7.2的規定進行試驗，記錄所施加的最大拉力值。

　　U6增加：

　　U6.2 拉桿直徑與懸掛裝置規格確認

　　用千分尺等量具測量拉桿直徑、鋼絲繩直徑、鏈條節距和排距、包覆帶的寬度和厚度(或者直徑)，確認符合申請單位申請的尺寸規格。

　　U6.3 鋼絲繩夾與套環組合式的配置

　　應當符合GB/T 10060中5.5.1.7的規定。

　　U6.4 包覆帶用繩頭組合熱輻射試驗

　　應當符合GB/T 39172中7.3的規定。

　　表U-3與端接裝置相配的鋼絲繩(鋼帶、鏈條等)規格、

　　適用鋼絲繩(鋼帶、鏈條等)最小破斷負荷、

　　工作環境與端接裝置相配的鋼絲繩直徑或者鏈條型號規格、

　　適用鋼絲繩(包覆帶、鏈條)最小破斷拉力、

　　鋼絲繩夾數量(適用于鋼絲繩夾與套環組合式)

　　增加三個欄目：

　　適用包覆帶型號、適用包覆帶規格、

　　適用包覆帶包覆層材質(材料牌號)

　　18. 附件V

　　條款號原文內容修改后內容

　　V4.2.1(1)布置區域(井道內、井道外)改變；

　　(9)增設能量回饋裝置；

　　(15)適用電梯設備品種范圍改變。刪除

　　V4.2.1(5)控制裝置型號或者制造單位、調速裝置型號或者制造單位改變；

　　(6)工作環境由室內型向室外型的改變；

　　(8)增設自動救援操作裝置或者自動救援操作裝置型號改變；

　　(12)增設用于電氣安全裝置的PESSRAL或者配置的PESSRAL功能、型號、制造單位改變(不含同一產品升級或者設計變更)；(5)控制裝置型號或者制造單位、調速裝置型號或者制造單位改變(注V-1)；

　　(6)由普通型向防爆型改變；防爆環境改變(爆炸性氣體環境、可燃性粉塵環境)；

　　(8)增設火災情況下返指定層功能、消防員電梯控制功能；

　　(12)增設用于電氣安全裝置的PESSRAL，或者配置的PESSRAL功能增加，或者型號、制造單位改變(不含同一產品升級或者設計變更)；

　　注V-1：控制裝置或者調速裝置型號改變時僅對相關項目重新進行型式試驗，相關項目由申請單位和型式試驗機構雙方商定并且在型式試驗報告中予以說明。型式試驗機構審查申請單位所提交型號變化前后產品技術變化說明等技術文件后，對照本附件的資料審查和檢查與試驗項目內沒有變化的，可以直接予以變更型式試驗證書。

　　V6.2.1.2(2)增加第二款：

　　曳引或者強制驅動電梯還可以采用符合本規則附件R要求的安全電路，或者具有符合GB/T12668.502— 2013中的4.2.2.2規定的安全轉矩取消(STO)功能的調速電氣傳動系統。該安全轉矩取消(STO)功能的安全完整性等級應達到SIL3,且硬件故障裕度應至少為1。

　　V6.2.2.1增加：

　　(3)切斷制動器的電流，也可以采用符合本規則附件R要求的安全電路。

　　V6.2.8.7當轎廂停在開鎖區域內，轎門開啟、層門鎖釋放時，應當檢查轎門關閉位置的電氣安全裝置和驗證層門鎖緊裝置鎖緊位置的電氣安全裝置及其回路的正確動作。……當轎廂在開鎖區域內,轎門開啟且層門門鎖釋放時,應監測檢查轎門關閉位置的電氣安全裝置、檢查層門鎖緊裝置的鎖緊位置的電氣安全裝置和監控信號的正確動作。……

　　V6.2.8.10V6.2.8.10 消防員操作模式

　　應當符合GB 26465中5.7的規定。刪除

　　V6.2.9.3應當符合GB 26465中5.7.4的規定。消防員電梯開關不應當取消任何電氣安全裝置、檢修運行控制或緊急電動運行控制。

　　V6.2.9.6V6.2.9.6 開門超時報警

　　消防員電梯應當設置一個音響信號，當門開著的實際停頓時間超過2分鐘時在轎廂內鳴響。在超過2分鐘后，此門將試圖以遞減的動力關閉，在門完全關閉后音響信號解除。刪除

　　V6.2.9.7消防員電梯的優先召回(階段1)功能應當符合GB 26465中5.7.7的規定。優先召回階段的功能應當符合本規則附件H中H6.10.6.7的要求。

　　V6.2.9.9應當符合GB 26465中5.7.8的規定，其中5.7.8 g)的保持時間應當至少5s。應當符合本規則附件H中H6.10.6.9的要求。

　　19. 附件W

　　條款號原文內容修改后內容

　　W4.1.2(2)玻璃寬度超出試驗樣品最小及最大寬度范圍；(2)平板玻璃寬度或者圓弧玻璃內表面弧長超出試驗樣品最小及最大范圍；

　　增加：

　　(4)圓弧玻璃內表面圓弧直徑改變。

　　W4.2.1(7)

　　W4.2.3(3)

　　W4.2.4(5)工作環境由室內型向室外型改變。刪除

　　表W-1工作環境平板玻璃寬度或者圓弧玻璃內表面弧長

　　增加一個欄目：

　　圓弧玻璃內表面圓弧直徑

　　表W-2工作環境刪除

　　表W-3工作環境、

　　圓弧直徑或者弧長(適用于圓弧面玻璃)圓弧玻璃內表面弧長、

　　圓弧玻璃內表面圓弧直徑

　　W6.1增加：

　　W6.1.4 水平滑動門底部導向裝置(或者保持裝置)嚙合深度標記

　　底部導向裝置(或者保持裝置)上應設置識別最小嚙合深度的可見標記。

　　表W-4加強筋布置方式、

　　玻璃寬度、

　　適用工作環境加強筋數量及布置方式、

　　平板玻璃寬度或者圓弧玻璃內表面弧長)、

　　圓弧玻璃內表面圓弧直徑

　　表 W-5適用工作環境加強筋數量

　　表W-6圓弧直徑、

　　圓弧弧長、

　　適用工作環境圓弧玻璃內表面圓弧直徑、

　　圓弧玻璃內表面圓弧弧長、

　　玻璃材料牌號

　　20. 附件X

　　刪除。

　　21. 附件Y

　　條款號原文內容修改后內容

　　Y3增加：

　　Y3.2整體結構型式

　　驅動主機的電動機與減速裝置(有/無)的布置關系(如臥式、立式等)、輸出輪的支撐方式(如兩端支撐或者懸臂支撐)及輸出軸支撐點數量(如2點或者3點等)。

　　Y4.2(7)適用工作環境由室內型向室外型改變。(7)自動扶梯與自動人行道驅動主機適用工作環境由室內型向室外型改變；

　　增加：

　　(8)電動機適用的防爆型式改變；

　　(9)適用于包覆帶的曳引輪曳引面形狀改變；

　　(10)適用于包覆帶的曳引輪曳引面涂(鍍)層材質改變。

　　4.3

　　表Y-1工作環境自動扶梯與自動人行道驅動主機工作環境

　　防爆型式、

　　防爆等級電動機防爆型式、

　　電動機防爆等級

　　增加以下4個欄目：

　　制動器防爆型式、

　　制動器防爆等級、

　　曳引輪曳引面形狀(適用于包覆帶，見附圖)、

　　曳引輪曳引面涂(鍍)層材料牌號(適用于包覆帶)

　　Y5.1增加：

　　(13)適用于包覆帶時，曳引輪表面處理方式、曳引面涂(鍍)層材質，配套的包覆帶根數、型號、寬度和厚度(或者直徑)、表面包覆層材質；

　　(14)適用于包覆帶的驅動主機安裝要求(含安裝精度等)。

　　Y6.2.2對于電梯和雜物電梯驅動主機，所有參與向制動輪(盤)施加制動力的制動器機械部件(電磁線圈的鐵芯被視為機械部件，而線圈則不是)至少分兩組裝設。對于電梯驅動主機，應當有監測每組機械部件動作狀態的裝置。所有參與向制動輪(盤)施加制動力的制動器機械部件(含電磁鐵動、靜鐵芯以及為動鐵芯導向的零件)至少分兩組裝設。對于乘客電梯和載貨電梯用機電式制動器，電磁鐵線圈也應當至少分兩組裝設。

　　Y6.2.3制動閘瓦或者襯墊的壓力應當用有導向的壓縮彈簧或者重砣施加；能用手釋放的制動器，應當由手的持續力使制動器保持打開狀態。制動閘瓦或者襯墊的壓力應當用有導向的壓縮彈簧或者重砣施加。

　　Y6.2.5在符合Y6.2.4的情況下，制動器電磁鐵的最低啟動電壓和最高釋放電壓，應當分別低于額定電壓的80%和55%，最低釋放電壓應當不低于額定電壓的10%。在符合Y6.2.4的情況下，制動器電磁鐵的最低啟動電壓和最高釋放電壓，應當分別低于額定電壓的80%和40%，最低釋放電壓應當不低于額定電壓的10%。

　　Y6.2.9制動器安裝在驅動主機或者能完全模擬實際工作狀態的試驗工裝上，進行周期為(5±1)s 的連續不間斷的動作試驗，試驗時通電持續率取 40%和電梯驅動主機通電持續率的較大值。試驗完成后需按 Y6.2.5 進行驗證，必要時按 Y6.2.4～Y6.2.6 進行驗證。制動器安裝在驅動主機或者能完全模擬實際安裝狀態的試驗工裝上。自動扶梯與自動人行道驅動主機進行周期為(7±1)s的連續不間斷的動作試驗，其他類型驅動主機的試驗周期為(5±1)s。試驗時通電持續率取60%和驅動主機通電持續率的較大值。試驗完成后需按 Y6.2.5 進行驗證。

　　Y6.2增加：

　　Y6.2.11 手動釋放制動器

　　(1)垂直電梯和斜行電梯緊急操作時應當能采用持續手動操作的方法打開驅動主機的所有制動器。用于手動機械(如杠桿)方式打開制動器的機械部件，在電梯正常運行時不應有因?yàn)槠浞钦Ｒ莆?卡阻)而導致兩組制動器同時意外打開的可能。手動釋放制動器失效不應導致制動功能的失效。

　　(2)可以通過機械方式手動釋放的自動扶梯與自動人行道驅動主機制動器，應當由手的持續作用力使制動器保持釋放(打開)狀態。

　　Y6.3.1增加第二款：

　　包覆帶曳引的驅動主機，曳引輪曳引面法向跳動允差為曳引輪節圓直徑的1/1000。

　　Y6.3.2增加第二款：

　　包覆帶曳引的驅動主機，曳引輪各曳引面節圓直徑之間的差值不得大于0.07 mm。對于無帶槽的曳引面，測量各曳引面最大外徑之間的差值。

　　Y6.5增加：

　　Y6.5.7 室外環境

　　應用于室外型自動扶梯與自動人行道時，采取的措施應當適合于使用的環境，并且符合申請單位給定的要求。

　　Y6.5.8 防爆環境要求

　　應用于防爆電梯時，采取防護措施符合申請單位提供的防爆要求。

　　防跳裝置應當符合GB/T 31094表A.1 序號13的規定。

　　表Y-2防爆等級、防爆型式刪除
