基本情況

　　設備名稱：自動扶梯

　　檢驗類別：監督檢驗

　　主要缺陷

　　在進行梯級缺失保護試驗時，卸除了1個梯級，通過鑰匙開關操縱自動扶梯上行和下行，當因梯級缺失導致缺口到達梳齒板位置之前自動扶梯不能停止運行，不符合《電梯監督檢驗和定期檢驗規則—自動扶梯與自動人行道》TSG T7005-2012規定的自動扶梯應當能夠通過裝設在驅動站和回轉站的裝置檢測梯級或踏板的缺失，并在缺口（由梯級或踏板缺失而導致的）到達梳齒板位置出現之前停止。

　　原因分析

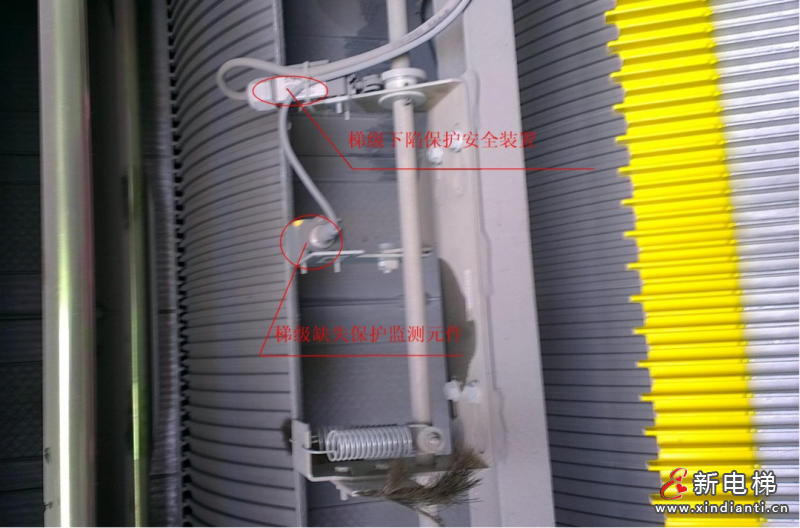

　?。?）監測梯級缺失保護的傳感裝置裝設在自動扶梯的傾斜段、與梯級下陷保護安全裝置裝在同一拉桿上（如圖1所示），不符合《電梯監督檢驗和定期檢驗規則—自動扶梯與自動人行道》TSG T7005-2012規定的裝設在驅動站和回轉站的要求；

圖1梯級丟失保護裝置裝設位置錯誤

　　（2）如梯級缺失保護裝置的監測裝置是在現場安裝的，則可能是扶梯施工單位未按設計規定的位置正確裝設；

　?。?）如梯級缺失保護裝置的監測元件是在制造工廠內安裝完成的，則可能是扶梯制造工廠的安裝人員未按設計規定的位置正確裝設；

　?。?）如梯級缺失保護裝置監測元件的安裝位置符合設計規定，則可能設計人員對TSG T7005-2012的理解上存在偏差，致使設計文件本身存在不符安全技術規范的缺陷；

　　（5）制造單位質量管理存在漏洞、扶梯制造出廠檢驗存在疏漏；

　　（6）安裝單位質量控制存在漏洞、自檢人員工作責任心不強、或業務能力不夠。

　　可能導致的故障

　　該缺陷的存在有可能使由梯級缺失導致的缺口出現在自動扶梯的運行分支，從而造成自動扶梯乘用人員的傷亡事故。

　　處理

　　（1）按TSG T7005-2012要求進行整改。

　?。?）如設計本身存在問題，建議修改設計文件使之符合TSG T7005-2012要求。

　?。?）如屬安裝問題，則應嚴格按設計規定、作業指導書安裝施工教育。

　?。?）制造單位應加強各環節質量管理。安裝單位需加強各環節質量控制，落實責任制，提高自檢能力，切實做好自檢工作。

　?。?）整改完成且自檢合格后申請復檢。

　　處理后反饋：自動扶梯整機制造商修改了設計文件，對已出廠的所有存在同樣缺陷的自動扶梯統一進行整改，此后，按新的設計要求安裝梯級缺失保護傳感裝置。經現場復檢確認，整改后的梯級缺失保護符合TSG T7005-2012相應要求。
