一、MESD的定義：

MESD 指自動扶梯多功能安全裝置，是 Multifunction Escalator Safety Device 的英文縮寫。

二、MESD的組成：

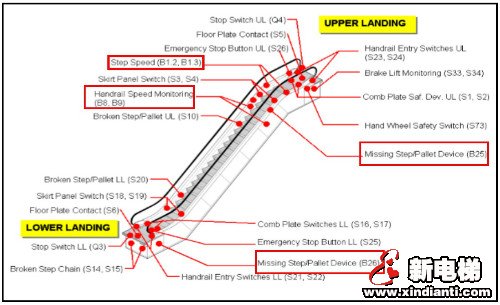

1. 由 MESB （Multifunction Escalator Safety Board）多功能安全控制板和 6 個傳感器：

2. MESD包括 2 個速度傳感器，

3. 2個 梯級/踏板缺失傳感器

4. 2 個扶手帶速度監控傳感器組成的。

三、MESD用來實現以下幾項安全功能:

1. 超速保護(OS)

2. 非操縱逆轉保護(NRD)

3. 梯級/踏板缺失保護 (MSD)

4. 扶手帶速度偏差 15% (HRS)

5. 制停距離超出最大允許距離的 1.2 倍(PSD)

注：梯級缺失和扶手帶速度檢測這兩項功能在檢修運行時 MESB 不檢測。

四、1.2 MESD 控制系統結構

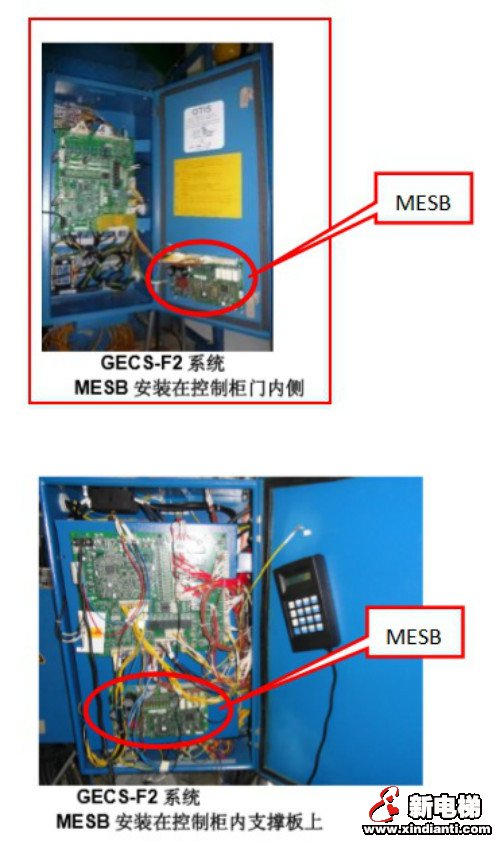

l MESB 自動扶梯多功能安全控制板安裝在 GECS-F2 控制柜的柜門上。

l MESB 是安全鏈上的一個部件， 當其檢測到超速、非操縱逆轉、梯級/踏板缺失、扶手帶速度偏差以及超出標準規定的制停距離時， MESB 將鎖定故障，并斷開安全鏈，扶梯停止運行。另外如果安裝了附加制動器，當發生超速或非操 縱逆轉運行時，MESB 斷開附加制動器電源，附加制動器落下并動作。

l MESB板在自動扶梯控制箱內的布局。
