一、事件提出及分析

最近，各地陸續報導昆明發生一起電梯沖頂導致一名乘客傷亡事故。

據光明網消息：2月18日晚間。云南省昆明市一電梯疑因故障沖頂，導致59歲的業主韋某不幸身亡。目前，當地市監局已調取了電梯的維保記錄。并對事故進行調查“電梯失控如過山車”。韋某的女兒告訴記者，家人2016年入住該小區。2月18日晚間8點半左右，父親上樓取東西，結果“電梯失控仿佛過山車，猛然間從17樓疾速墜落到負2樓，緊接著又猛沖至33樓”。韋某頭部遭受重創后出血，不幸當場身亡。

此事故的原因目前尚沒有具體的報告。經作者詢問與分析，現簡要將事故發生過程還原如下：

乘客業主韋某居住17樓，當他上樓取完東西后，一人從17樓乘電梯下至負2樓或1樓時，期間可能負2樓有人呼梯，電梯直達負2樓。但電梯此時未開門，因曳引機抱閘失靈，未制動，則電梯在轎廂與對重重量差（力）的作用下，從負2樓一直到33樓，以近似于自由落體運動的加速度，將轎廂架及轎頂輪撞擊井道頂板，而韋某被巨大的慣性力撞到轎廂吊頂上，其頭部遭受重創后出血，不幸當場身亡。

此電梯為交流永磁主機，未配置夾繩器，也沒有采用封星制動結構，吊掛比為2:1。

此次電梯傷亡安全事故及引發的思考，對于我們從事電梯研究與技術人員來說，既感到對死者的痛惜，又深知其設備技術方面仍存在不可預見的缺陷及設計不到位的狀況。下一步我們有責任與義務，竭盡所能對此類技術“痛點”化解與及解決它。

從上述事件可知，其事故主因在于曳引機抱閘失效，且未配置上行超速保護裝置冗余方案設計。

可見，其技術核心應在于如何防止或預見性曳引機抱閘失效問題！由此，就此次事故有必要進行全面而系統地分析與探討，并針對其事故引發的相關聯技術問題一并提出討論，而維保、檢驗、使用及監管方面就不再贅述。

1.此次事故電梯未按技術標準要求配置上行超速保護裝置，當電梯抱閘制動失效后，無法確保電梯安全制停。

2.電梯抱閘制動失效，應有幾個方面的影響要素：

a. 制動器動桿不到位或其電氣控制出現故障；

b. 抱閘機械故障，使閘瓦卡死，無法復位；

c. 制動片磨損過度，或加上制動輪有油污等雜物。

3.現行技術標準中規定：如沒有其他保護措施外，至少應對制動器（或制動力）進行24小時測試和監控。此電梯也忽視此項規定。

4.目前，電梯配置的上行超速保護裝置，有些結構滿足不了新標準GB/T7588.1-2020相關要求及規定。其要點在于裝置制動執行時間以秒計，而不是以毫秒計。說得直白一點，有些裝置與新電梯規定不匹配。

5.從生產廠家到監管單位，以及維保單位或使用單位，對特種設備安全意識淡薄，無視標準、法規，乃至“生命至上”的理念。

6.此次事件如不采取可預見性與斷然的技術手段或方案處理，光靠監管與維保是不可能解決。因此，為確保此類安全事件不再發生，唯有在設計上引入本質安全設計理論。

當前，上述問題所采取地解決辦法或措施，無非就是政府強化監管，廠商貫徹標準，維保嚴守規范，這樣，盡管完善了許多問題，降低了事故的發生率。但是，問題的關鍵點在于：不能對曳引機制動器、上行超速保護裝置組合及曳引力大小等進行實時監測，也就是無法對其故障動態識別與低時延安全運行控制。同時，維保人員有時在電梯維修時，因相關裝置或零部件不方便檢查及維護，或應付式處理等。顯然，極易造成此類電梯安全事故地發生概率大增，使電梯經營和管理成本明顯增加。由此，工程技術人員應針對提及的問題及現狀，采用大量傳感器與5G信息高速傳輸的特點，運用人工智能技術對曳引機和制動器、上行超速保護裝置組合及曳引力大小等進行數字化與動態化管控。所以，我們特提出一個翔實而可靠地解決方案。

二、方案設計與布局

本方案在現行電梯智能化架構下，機房內（或電控柜）裝設一動力安全自測試和監控系統。同時，在主機上配置相應的智能傳感器等裝置。它既替代可編程電子安全系統監測功能，又具備其制動器自動測試驗證作用。也就是說，電梯在運營中的動力系統和制動器等零部件，運用智能傳感器及電氣監控系統，對其進行監測、運算及驗證處置。同時，通過5G通訊低時延特點，將其數字化信息輸入電梯遠程生態安全監控平臺或設備終端（或手機）。

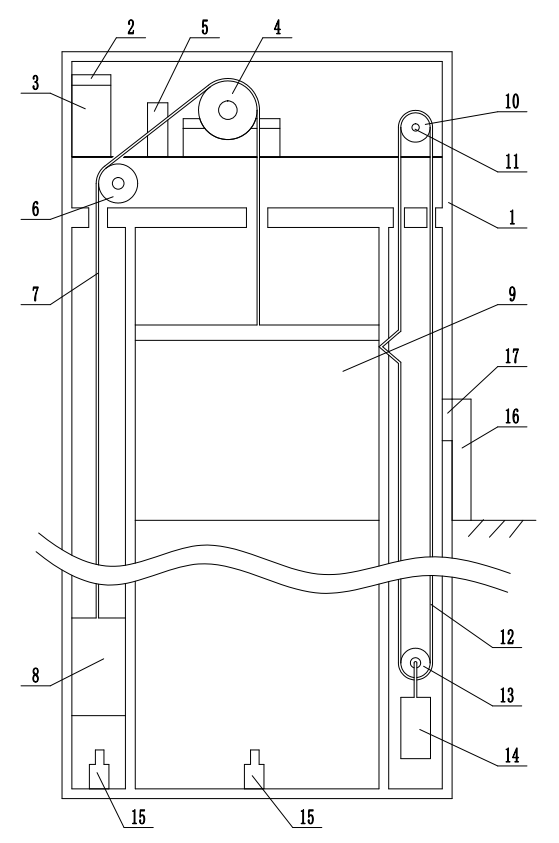

本方案詳見下圖1所示，電梯智能化與之配套的主機智能運行安全監控系統布置示意圖。由電梯總成1、網聯安全運行控制器植入3、主機4、限速器10、主鋼絲繩夾繩器5、智能自動門鎖17、虛擬主機2及電控柜3等組成?？刂破髦饕蓚鞲衅?、電路板（含芯片操作系統）及軟件等構成。副編碼器11裝設在限速器10主軸上。智能門鎖17裝設在層門上。夾繩器5裝設在主機承重梁上，與雙向限速器10（為速度觸發裝置）配合使用，故合稱為電梯附加制動裝置。此外，在電控柜3內配置常備電源（具有ARD功能）。

依據國家專業技術標準與檢規中相關檢驗檢測規定，針對主機動力監控系統地配置及制動器安全運行檢測裝置的設計，對主機動力安全監控系統及運行機理的方案實施如下：

1. 制動器狀態監測功能

當主機動力安全監控系統監測到制動器的每組制動力或者每次動作時每組機械部件     圖1 主機智能運行安全監控系統布置示意圖

的正確動作(松開或者制動)，當監測到失效時，相關數據通過電控柜中控制器操作系統進入虛擬主機進行其存儲與對比。當識別系統顯示為非正常，則操作系統下達停梯基站指令；并給電梯發出維修指令及信息；或顯示電梯停止運行故障及待修。

2. 空載工況曳引能力監控功能

當轎廂空載或一、二位乘客，運行出現驅動主機越過頂層站，電梯仍向上繼續運行或超速時，則主機動力安全監控系統中控制器3、副編碼器11及智能門鎖17等，監控到主機電氣控制或制動器失效狀態，則相關信息通過電控柜控制器3進入虛擬主機2進行邊緣計算與對比。當識別系統顯示為非正常時，則操作系統下達主機緊急停梯指令。并附加制動裝置也啟動緊急制停電梯。此時，向電梯遠程安全監控設備終端發出維修指令及信息。且系統顯示電梯停止運行故障及待修。

3. 有載工況曳引能力監控功能

當轎廂內載運乘客未超載或滿載下行時，出現制動器或超載裝置（內設置傳感器）等問題，導致電梯出現“滑梯”狀態，則主機動力安全監控系統中電控柜控制器3、副編碼器11及智能門鎖17等，監控到主機電氣控制或超載裝置失效，則相關監控信息通過控制器進入虛擬主機進行邊緣計算與對比。當識別系統顯示為非正常，則操作系統下達主機?？肯噜弻诱局噶?。同時，附加制動裝置啟動就近平層制停電梯；或對電梯遠程監控設備終端發出維修指令及信息，并顯示電梯停止運行故障及待修。

4. 執行上述電梯主機動力安全監控系統及其裝置，均與物聯網中5G通訊及電梯遠程安全監控系統電性聯接。還包括電梯等設備運行、檢測及監管過程中運行的軟件程序。此外，本方案運營程序等主要利用當今人工智能技術、5G（或北斗增強型系統）通訊技術，使電梯等成為集群分布式物聯網交互運行及遠程生態安全監控管理平臺。

三、要點與總結

由上方案得知，本方案在于系統而有效地解決了電梯動力系統在長期地運轉過程中，電梯運行啟動/制動的安全問題；另一方面對其動力系統的控制過程中，運用人工智能技術與5G通訊技術，采用智能傳感器等操作芯片，對其相應控制點進行動態跟蹤與監測，將相關數字化信息或數據及時而有效地傳輸到遠程監控設備終端（如手機）上。而關鍵一點，維修人員對電梯動力系統地運行狀況，能進行線上24小時的維護及掌控！同時，將電梯維保人員和管理人員工作量最大限度地降低；并讓政府的電梯安全監管工作做到有據可查，及時而有效地處于監管狀態。可見，讓乘客在使用電梯過程中，確保其安全運行而棘手的問題變得輕而易舉，且有效化解，安心使用。

四．產品技術說明

本專利于2024年9月提出，現已申請國家電梯產品發明專利要求審查。其專利號為：202411354788.6。同時，配置有相關附屬專有技術5項。

本技術符合新國家電梯標準GB/T7588.1/2及相關標準要求。
