一. 標準對接：

　　1. TSG T5002-2017相關要求

　　TSG T5002-2017中對于轎廂意外移動保護裝置動作試驗，要求試驗過程中轎廂意外移動保護裝置工作正常。

　　2. TSG T7001-2009（含第二號修改單）相關要求

　　依據TSG T7001-2009（含第二號修改單）中對于轎廂意外移動保護裝置動作試驗的要求：

　　(1)轎廂在井道上部空載，以型式試驗證書所給出的試驗速度上行并觸發制停部件，僅使用制停部件能夠使電梯停止，轎廂的移動距離在型式試驗證書給出的范圍內；

　　(2)如果電梯采用存在內部冗余的制動器作為制停部件，則當制動器提起(或者釋放)失效，或者制動力不足時，應當關閉轎門和層門，并且防止電梯的正常啟動。

　　3. GB 7588-2003(含第一號修改單)相關要求

　　依據GB 7588-2003(含第一號修改單)中對于轎廂意外移動保護裝置的要求：

　　9.11.5 該裝置應在下列距離內制停轎廂（見圖8）：

　?。?） 與檢測到轎廂意外移動的層站的距離不大于1.20m；

　?。?） 層門地坎與轎廂護腳板最低部分之間的垂直距離不大于0.20m；

　　（3） 按5.2.1.2設置井道圍壁時，轎廂地坎與面對轎廂入口的井道壁最低部件之間的距離不大于0.20m；

　?。?） 轎廂地坎與層門門楣之間或?qū)娱T地坎與轎廂門楣之間的垂直距離不小于1.00m。

　?。?） 轎廂載有不超過100%額定載重量的任何載荷，在平層位置從靜止開始移動的情況下，均應滿足上述值。

a) 向下移動               b) 向上移動

　　圖中：①——轎廂

　　②——井道

　?、?mdash;—層站

　　④——轎廂護腳板

　?、?mdash;—轎廂入口

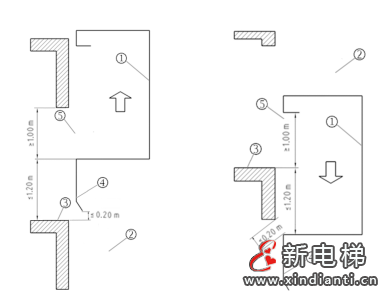

　　圖8  轎廂意外移動 — 向下和向上移動

　　9.11.6 在制停過程中，該裝置的制停部件不應使轎廂減速度超過：

　　-- 空轎廂向上意外移動時為1gn，

　　-- 向下意外移動時為自由墜落保護裝置動作時允許的減速度。

　　9.11.7 最遲在轎廂離開開鎖區域（7.7.1）時，應由符合14.1.2的電氣安全裝置檢測到轎廂的意外移動。

　　9.11.8 該裝置動作時，應使符合14.1.2要求的電氣安全裝置動作。

　　注：可與9.11.7中的開關裝置共用。

　　二. 任務實施：

　　1. 準備工作

　　（1） 層站外作業人員將空載的轎廂運行至某井道上部樓層，將轎廂設置在司機狀態，使層轎門處于開啟狀態；

　?。?） 層站外作業人員在該樓層設置護欄后，退出護欄外，對試驗過程進行監護，防止任何人員在試驗期間進入作業區域；

　?。?） 禁止在底層或頂層進行轎廂意外移動保護裝置的動作試驗；

　?。?） 機房作業人員確認控制系統已開通提前開門功能，并且配置有LVCT1 安全電路板。

　　2. 轎廂意外移動保護裝置測試

　　（1） 進入引導菜單，密碼：7588；

　?。?） 菜單內打入上行指令（轎廂向上意外移動測試打上指令，轎廂向下意外移動打下指令）；

　　（3） 等待電梯開始關門，在關門過程中打入當前樓層指令，使其重開門；

　?。?） 當電梯重開門時，在開門過程中同時按下服務器的“藍鍵+2”，此時UCM測試啟動，電梯將會在開門狀態下向上啟動運行，直至轎廂意外移動保護功能啟動，使轎廂停止運行；

　?。?） 將作業人員到達試驗層站，與層站外人員一同，在轎廂地坎與層門地坎的中間位置，測量兩地坎之間的距離，該距離即為轎廂意外移動試驗的移動距離；

　?。?） 測試結束后，同時按下服務器的“藍鍵+0”，或是在控制柜內同時動作“緊急電動+TOP按鍵+BOT按鍵”。

　　3. 制動器動作狀態監測裝置測試

　　制動器動作狀態監測功能狀態檢查，采用旁路或斷開監測電路的方式是，來驗證監測功能是否工作正常。對于常規狀態下采用常閉電氣開關的監測裝置，應至少進行旁路測試；當監測裝置采用常開電氣開關時，則應至少進行斷路測試。

　　（1） 旁路測試

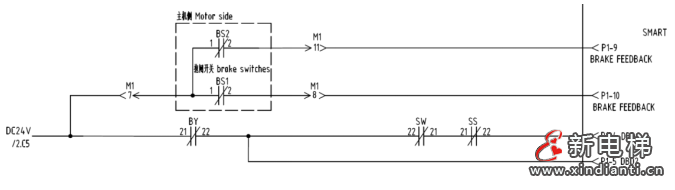

　　在機房內用緊急電動和停止裝置控制電梯，切斷電梯主電源后，在兩側制動器的動作狀態監測裝置接線端子處，將監測電路BS1-①、BS1-②接線端子和BS2-①、BS2-②接線端子進行短接；

　　接通電梯主電源，對制動器動作狀態監測功能進行檢查：

　?、?首先在機房以緊急電動運行電梯，此時電梯應無法運行；

　　② 隨后在機房內將電梯投入正常運行，此時電梯應當關閉轎門和層門，無法正常運行；

　?。?） 斷路測試

　　在機房內用緊急電動和停止裝置控制電梯，切斷電梯主電源后，在兩側制動器的動作狀態監測裝置接線端子處，將接線端子BS1-②和BS2-②上的線路拆除，斷開監測電路；

　　接通電梯主電源，對制動器動作狀態監測功能進行檢查：

　　① 首先在機房以緊急電動運行電梯，此時電梯應無法運行；

　?、?隨后在機房內將電梯投入正常運行，此時電梯應當關閉轎門和層門，無法正常運行；

　?、?如能夠運行說明動作狀態監測功能被關閉，應將該功能啟動后，重新進行本步驟測試。
