在奧的斯能源再生變頻器配置的電梯中，變頻器的充電過時故障。

一、定義：規定的時間內變頻器充電沒有完成，服務工具將提示故障“702 Prechrg Time”

二、根據變頻器規格的不同規定的時間也不同

• - 60安培的變頻器的充電時間為2.2秒

• - 120 安培的變頻器的充電時間為4.4秒

• - 160安培的變頻器的充電時間為6.6秒

• -20/30/40安培的變頻器的充電時間為1.2秒

• - 對于其他規格的Regen變頻器為10秒

• 計時器在變頻器預充電狀態開始計時

三、控制系統的不同，系統的狀態也不盡相同

• 在MCSS 系統中，允許電源的失電延遲時間為兩秒鐘重啟充電. 在Regen變頻器系統中, 交流供電在規定的電壓范圍內. 不限制重啟充電的次數

• 對于CAN 通訊的系統, 變頻器斷電后等待30 秒重啟充電模式. 對于 regen 變頻器,交流供電在規定的電壓范圍內. 限制連續3次的重啟充電后尚未充電完成，變頻器將被鎖定，變頻器將不能投入運行

• 交流供電電壓不低于額定電壓的80%

四、注意：這種狀況定義故障為嚴重故障，但在服務工具上提示一個報警，電梯的實際情況為實際急停“ ESTOP”

五：通常我們應該做以下的檢查

• 由于電梯的適用年限較長，變頻器的充電電容老化（電解液干）確認變頻器的正常

• 檢查大廈供電電壓過低

• 非Regen變頻器的制動模塊擊穿

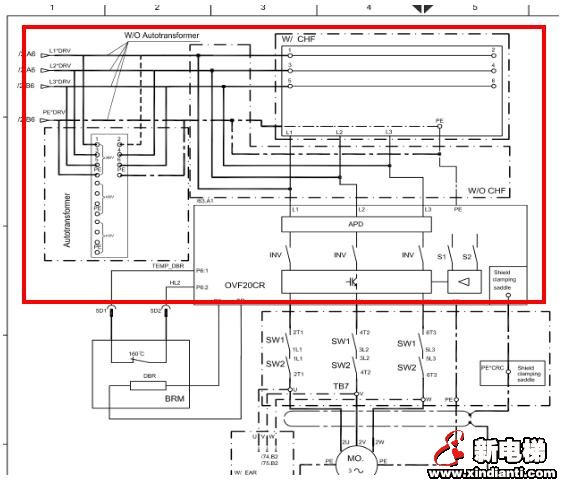

六、涉及的電氣原理圖（下圖）
