電力拖動設備的控制要求在最快的時間內能在準確的位置且準確制停，在制停過程中電動機的慣性運轉所再生的電能會使變頻器母線(BUS)電壓過高，導致變頻器母線電壓過高而擊穿模塊，為了預防變頻器母線電壓過高而擊穿模塊，必須在變頻器的母線上的“+”(P)與“-”(N)見配置放電電阻（也稱之為再生電阻）

下述設備場合變頻器配置放電電阻

1. 電梯

2. 機電一起化設備的X、Y、Z軸的伺服驅動

3. 一些精準控制的精密設備

下述設備驅動場合變頻器配置放電電阻

一些設備的運行對于制停的位置和時間沒有要求無需配置放電電阻（再生電阻）

1. 風機

2. 水泵

3. 動車

這些設備在變頻器微處理器發出停止指令后，由于對設備的制停沒有時間與位置的要求電動機以慣性停止，電動機在停止過程中電動機繞組的再生電能由電動機的繞組線圈耗盡而停止。

放電電阻的配置電阻阻值及功率

以安川變頻器系列的配置為例：

1. 變頻器功率2.2KW：電阻配置300W250歐姆

2. 變頻器功率3.7KW ：電阻配置500W150

3. 變頻器功率5.5KW ：電阻配置500W100

4. 變頻器功率7.5KW ：電阻配置800W80

5. 變頻器功率11KW ：電阻配置1000W50

6. 變頻器功率15KW ：電阻配置1500W40

7. 變頻器功率18.5KW ：電阻配置4800W30

8. 變頻器功率22KW ：電阻配置4800W30

9. 變頻器功率30KW ：電阻配置5000W20

制動電阻的種類

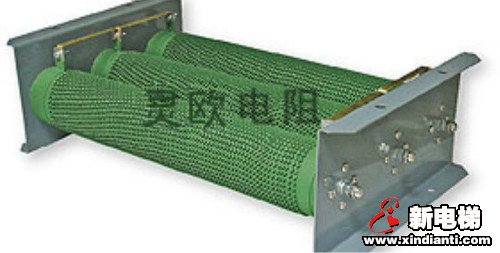

1. 硅酮電阻

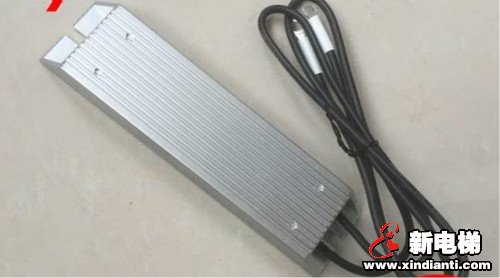

2.    鋁電阻
