此故障分析處理是根據作者的現場故障排除的經歷編寫而成。

奧的斯3100電梯，運用的是MCS220-C的系統，奧的斯服務工具提示DW IN FR故障，通常狀況是電梯在快車運行時廳門電氣連鎖觸點斷開。

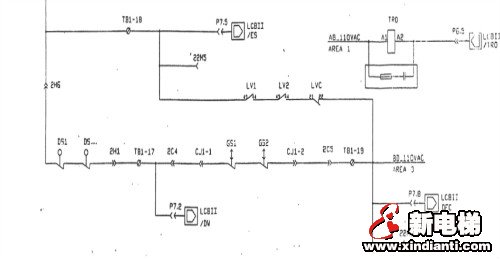

門鎖回路的相關圖紙

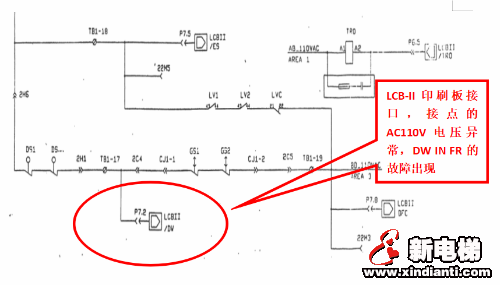

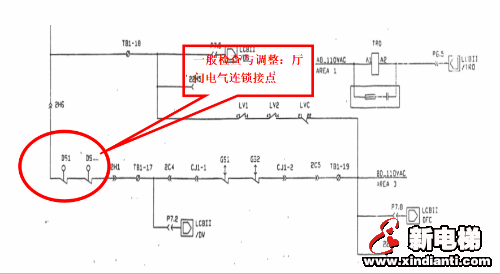

如果我們對電梯的現場廳門機械及電氣聯動連瑣、電氣接點、相關的接線、LCB-II板的接口及接插件進行確認故障還是出現，建議您按照電梯的電氣原理圖做以下相關檢查。

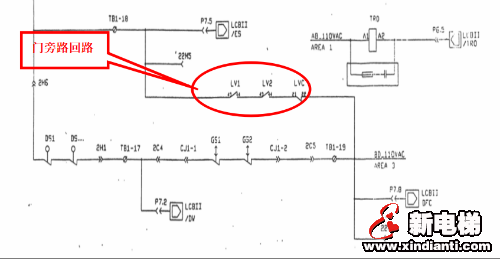

同樣當門旁路回路異常時DW IN FR故障同樣會出現，不過當這段回路出現故障時，通常是電梯剛啟動運行，轎廂還沒有駛離門區是出現，由于LV1/13  14、LV2/13  14、LVC/11，12觸點接觸不良將會導致，但是偶爾的出現，在奧的斯3100 MCS220系統中電梯會恢復正常運行，但在ACD系統中服務工具界面將出現SE故障，由于電梯的正常恢復所以現場維修人員時很難捕獲到故障的所在區域，建議全部更換LV1、LV2、LVC這三個繼電器。
